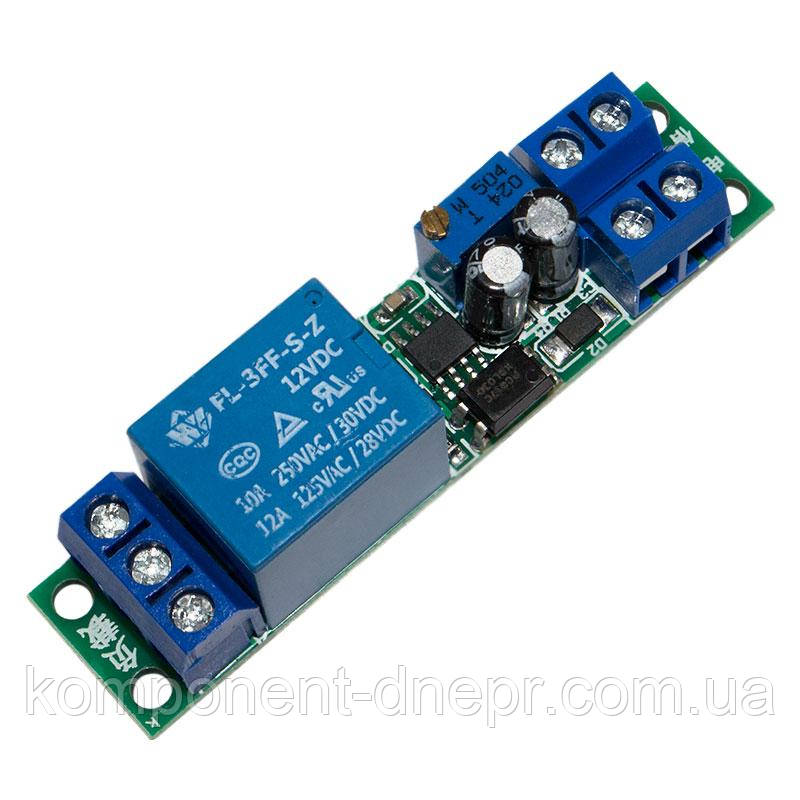

Модуль реле з регульованою затримкою 0-25 секунд

Цей модуль являє собою модуль затримки вимкнення, що запускається зовнішнім сигналом.

Під час подавання напруги живлення реле вмикається, витримує інтервал часу, заданий підстроєним резистором і вимикається. Повторний запуск можливий або зняттям і подаванням напруги живлення або подаванням керівного імпульсу напругою 5-12 вольтів на контакти клемника, помічені як SVCC і SIG, де SVCC — позитивний вхід, SIG — негативний.

Після успішного запуску реле буде вимкнене з затримкою в 0-25 секунд. Примітка: Якщо сигнал запуску завжди активний, реле буде увімкнене доти, поки сигнал запуску не зникне. Відлік часу починається не з моменту подавання керівної напруги, а з моменту вимкнення.

Схема запуску організована на оптроні PC817 через резистор 1К і гальванічно не пов'язана зі схемою реле, що дає змогу легко організувати запуск реле від інших пристроїв, що працюють у широкому діапазоні живильних напруг і використовувати для цього як високий та низький рівень керівного сигналу.

• Габаритні розміри — 65 мм * 16 мм
• Робоча напруга живлення — 12 В
• Струм споживання в режимі очікування — < 5 mA
• Струм споживання в робочому режимі — не більш ніж 30 mA

У ланцюгу живлення модуля є діод для запобігання під'єднанню напруги зворотної полярності, тому переполюсування не призводить до виходу його з ладу.
