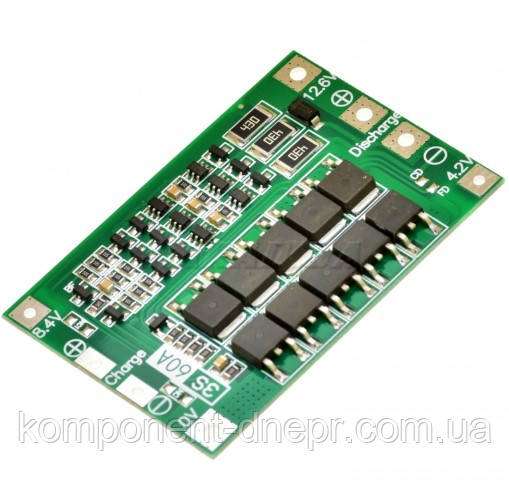

BMS 3S Контролер (балансир) заряду/розряджання LiIo батарей 60A

Модуль являє собою плату захисту акумулятора BMS (Battery Management System) для 3S літій-іонних (Li-Ion) і літієво-полімерних (Li-Po) акумуляторів із номінальною напругою 3,6 — 3,7 В на клітинку. Напруга повного заряду 12,6 В струм розряду 60 А. Заряд і розряд відбуваються через різні порти. Модуль чудово підходить для переведення шурупокрута на літієві акумулятори з використанням комірок 18650 і 26650.

Функція балансування — є.

Технічні характеристики:

• Назва модуля: HW-544
• Кількість комірок: 3S послідовно
• Тип підтримуваного акумулятора: Li-Ion / Li-Po (3,6–3,7 В)
• Напруга заряду: 12,6 – 13,6 В
• Напруга 100% зарядженого акумулятора: 12,6 В
• Напруга припинення заряду: 4,20 — 4,25 ± 0,05 В
• Напруга відновлення заряду: (не вказано)
• Напруга припинення розряджання: 2,45 ± 0,05 В
• Напруга відновлення розряду: (не вказано)
• Струм розряду номінальний: 60 А
• Струм розряду імпульсний: 70 А
• Ток зарядки: 10 А
• Чип: (не вказаний)
• Ключи: (не вказані)
• Балансування комірок: є, пасивна, до 100 мА
• Захист від перезаряджання та перерозряджання: є, 1400/110 мс
• Захист від КЗ: є спрацьовування 250 мкс
• Для комірок LiFePO4 НЕ ПІДХОДИТЬ
• Розмір: 61 × 41 × 3,5 мм

Особливості модуля:

• Для складання акумулятора використовуйте однотипні акумулятори, бажано з однієї партії та року випуску.
• Перед складанням АКБ бажано вирівняти напругу на всіх відділеннях способом замикання всіх мінусових контактів між собою, а плюсових — між собою.
• Під'єднання акумуляторів до контактів контролера здійснюється в суворій послідовності за зростанням напруги: Першим — 0 В; Другим — 4,2 В; Третім — 8,4 В; Четвертим — 12,6 В У разі неспостереження цього вимог BMS не працюватиме правильно Для монтажу використовуйте дріт достатнього перерізу. Після складання АКБ під'єднайте відповідний зарядний пристрій до BMS для активації.
• Після спрацьовування захисту BMS за струмом (особливо актуально під час використання BMS у харчуванні електроінструменту), для зменшення часу відновлення захисту можна встановити додатковий резистор на 10 км між контактними майданчиками "0V" і "-".
