Контролер (балансир) заряду/розряджання LiIo батарей BMS 2S 3A

Модуль FDC-2S-2 являє собою плату захисту акумулятора BMS (Battery Management System) для 2S літій-іонних (Li-Ion) і літієво-полімерних (Li-Po) акумуляторів із номінальною напругою 3,6 — 3,7 В на клітинку. Напруга повного заряду 8,4 В, струм розряду 3 А. Заряд і розряд відбуваються через один порт. Модуль підходить для виготовлення АКБ із невеликими струмами розряду з комірок 18650. Функція балансування — є.

Технічні характеристики:

• Назва модуля: FDC-2S-2
• Кількість комірок: 2S послідовно
• Тип підтримуваного акумулятора: Li-ion/Li-po (3,6-3,7V)
• Напруга заряду: 8,4 – 9,0 В
• Напруга 100% зарядженого акумулятора: 8,4 В
• Напруга припинення заряду: 4,20 — 4,25 В ± 0,05 В
• Напруга відновлення заряду: 4,15 ± 0,05 В
• Напруга припинення розряджання: 2,45 ± 0,08 В
• Напруга відновлення розряду: 3,0 ± 0,1 В
• Струм розряду номінальний: 3 А
• Струм розряду імпульсний: 5 А
• Ток зарядки: 3 А
• Опір: 45 мОм
• Чип: (не вказано)
• Ключи: (не вказано)
• Балансування комірок: є, пасивна, до 50 мА
• Захист від перезаряджання та перерозряджання: є, 1400/110 мс
• Захист від КЗ: є 250 мкс
• Для комірок LiFePO4 НЕ ПІДХОДИТЬ
• Розмір: 36 х 6,4 х 3,5 мм

Особливості модуля:

• Для складання акумулятора використовуйте однотипні акумулятори, бажано з однієї партії та року випуску. Перед складанням АКБ бажано вирівняти напругу на всіх осередках способом замикання всіх мінусових контактів між собою, а плюсових — між собою.

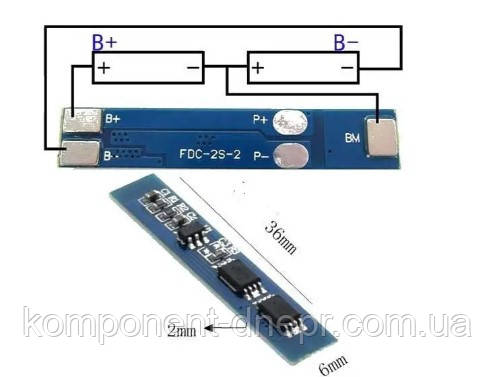

• Під'єднання акумуляторів до контактів контролера здійснюється в суворій послідовності за зростанням напруги: Першим — (B+); Вторым – (BM); Третім — (B-). У разі недотримання цього вимог BMS правильно працювати не буде. Для монтажу використовуйте дріт достатнього перерізу.
• Після складання АКБ під'єднайте відповідний зарядний пристрій до BMS для активації.
