Індикатор заряду Li-Io акумуляторів 3S

Модуль MH-DL18S використовується для контролю та відбиття залишку заряду Li-Po і Li-ion акумуляторів. У міру розряджання акумулятора напруга на ньому поступово зменшується практично лінійно, тому за величиною напруги можна непрямо судити про залишку заряду.

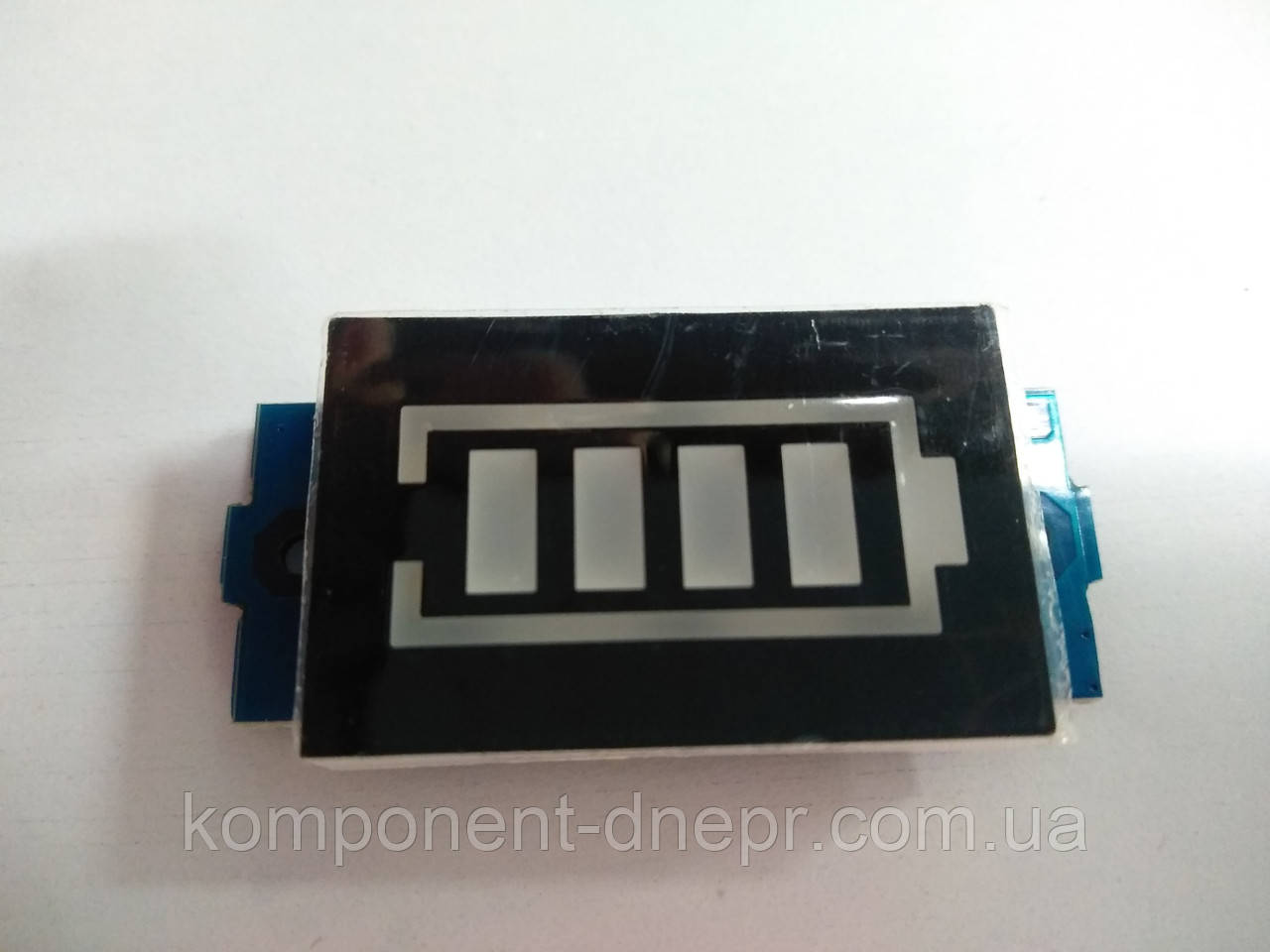

Модуль може працювати з батареями, що складаються з 1S до 8S комірок. Схема являє собою 4-канальний пороговий компактор зі світлодіодним індикатором. Порогові значення задані номіналлю резисторів роздільника. Індикатор складається з чотирьох синім, що світяться, кольором сегментів і червоної окантовки у формі значка батарейки. Зустрічаються різні варіанти поєднань кольору світіння. Модуль приєднується до акумулятора двома дротами.

Випускаються універсальні модулі на 1-8 комірок. Перед під'єднанням необхідно запаяти перемичку на потрібну позицію, що відповідає кількості використовуваних в акумуляторі комірок. Також випускаються модулі, уже адаптовані для різної кількості банок акумулятора та, відповідно, на різні напруги:

1S – 4,2V;

2S – 8,4V;

3S – 12,6V;

4S – 16,8V;

6S – 25,2V;

7S – 29,4V;

8S – 33,6V.

Це може бути той самий універсальний модуль із уже встановленою перемичкою, а може бути спрощена версія, де немає дещів і немає можливості перенастроювання на іншу кількість комірок і напруження. Будьте уважні під час вибору!

Режим вимірювання та відбиття для 1S:

• Все погашено: Uвх ≤ 2,5 В
• Світиться червона рамка: Uвх = 2,5...4,2 В
• + 1 сегмент: Uвх = 3,3...3,5 В (0...25%)
• 2 сегменти: Uвх = 3,5...3,7 В (25...50%)
• 3 сегмента: Uвх = 3,7…3,9 В (50…75%)
• 4 сегменти: Uвх = 3,9...4,2 В (75...100%)

Технічні характеристики:

• Вимірювана напруга: до 34 В DC
• Захист від переполюсування: є
• Струм споживання: 5-7 мА
• Точність вимірювання: ±2%
• Розмір індикатора: 31 × 20 мм
• Розмір модуля: 44 × 20 мм
• Колір світіння: рамка — червона, сегменти — сині
•
