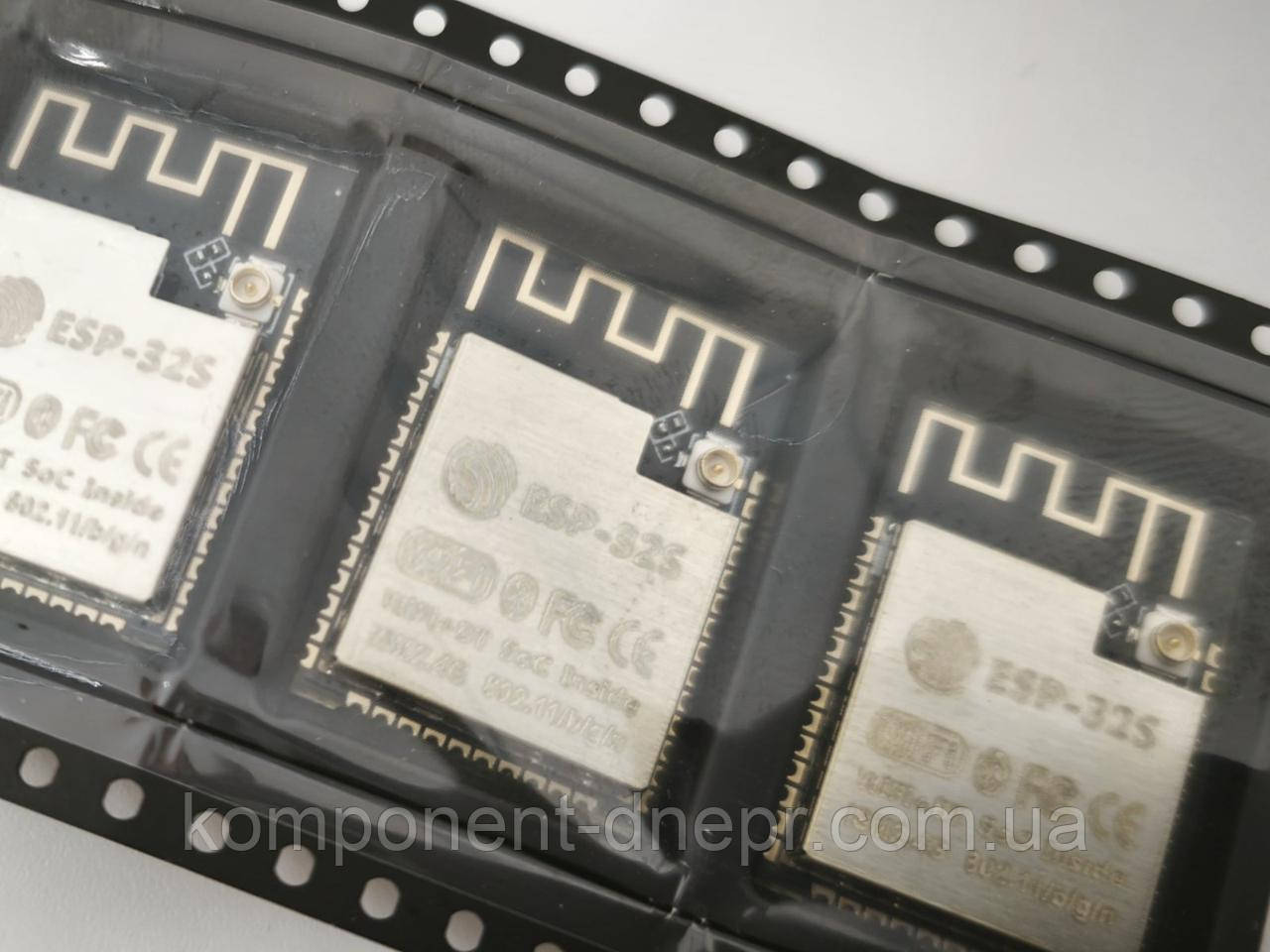

Wi-Fi модуль ESP8266 версія ESP-32S для ARDUINO

Подробную информацию о номерах деталей и порядке заказа см. в Разделе 1 «Сравнение серий ESP32».
Подробную информацию о ревизиях чипов см. в Руководстве пользователя ESP32 Chip Revision v3.0 и
Справочнике по ошибкам серии ESP32.
Функциональная блок-схема S" data-ved="2ahUKEwiqhdWQ0NWOAxWNQVUIHSHIDEUQ3ewLegQICBAV" dir="ltr">ESP32 — это однокристальный чип с комбинированным Wi-Fi и Bluetooth 2,4 ГГц, разработанный по энергосберегающей 40-нм технологии TSMC. Он разработан для достижения наилучших характеристик мощности и радиочастот, демонстрируя надежность, универсальность и
в широком спектре приложений и сценариев энергопотребления. Серия микросхем ESP32 включает в себя ESP32-D0WD-V3, ESP32-D0WDR2-V3, ESP32-U4WDH, ESP32-S0WD
(NRND), ESP32-D0WDQ6-V3 (NRND), ESP32-D0WD (NRND) и ESP32-D0WDQ6 (NRND), среди
которых:
• ESP32-S0WD (NRND), ESP32-D0WD (NRND) и ESP32-D0WDQ6 (NRND) основаны на версии микросхемы
v1 или v1.1.
• ESP32-D0WD-V3, ESP32-D0WDR2-V3, ESP32-U4WDH и ESP32-D0WDQ6-V3 (NRND) основаны на
чипе версии v3.0 или v3.1.



Возможности

Wi-Fi • 802.11b/g/n • 802.11n (2,4 ГГц), до 150 Мбит/с • WMM • TX/RX A-MPDU, RX A-MSDU

• Немедленное подтверждение блока

• Дефрагментация

• Автоматический мониторинг маяков (аппаратный TSF)

• 4 виртуальных интерфейса Wi-Fi

• Одновременная поддержка режимов Infrastructure Station, SoftAP и Promiscuous Обратите внимание, что когда ESP32 находится в режиме Station при выполнении сканирования, канал SoftAP будет изменён

. • Разнесение антенн Bluetooth®

• Соответствует спецификациям Bluetooth v4.2 BR/EDR и Bluetooth LE

• Передатчик класса 1, 2 и 3 без внешнего усилителя мощности

• Улучшенное управление мощностью

• Мощность передачи +9 дБм

• Приёмник NZIF с чувствительностью Bluetooth LE –94 дБм

• Адаптивная скачкообразная перестройка частоты (AFH)

• Стандартный интерфейс HCI на базе SDIO/SPI/UART

• Высокоскоростной интерфейс UART HCI, до 4 Мбит/с

• Двухрежимный контроллер Bluetooth 4.2 BR/EDR и Bluetooth LE

• Синхронный, ориентированный на соединение/расширенный (SCO/eSCO)

• CVSD и SBC для аудиокодека

• Bluetooth Piconet и Scatternet

• Многоканальные соединения в классическом Bluetooth и Bluetooth LE

• Одновременное объявление и сканирование Процессор и память

• Xtensa® одно-/двухъядерный 32-битный LX6 Микропроцессор(ы)

• Результат CoreMark®: – 1 ядро на частоте 240 МГц: 504,85 CoreMark; 2,10 CoreMark/МГц



Управление питанием • Высокоточное управление питанием за счёт выбора тактовой частоты, рабочего цикла, режимов работы Wi-Fi и индивидуального управления питанием внутренних компонентов • Пять режимов питания, разработанных для типичных сценариев: активный, режим модемного сна, легкий сон, глубокий сон, гибернация • Потребляемая мощность в режиме глубокого сна составляет 10 мкА • Сопроцессоры со сверхнизким энергопотреблением (ULP) • Память RTC остаётся включённой в режиме глубокого сна
