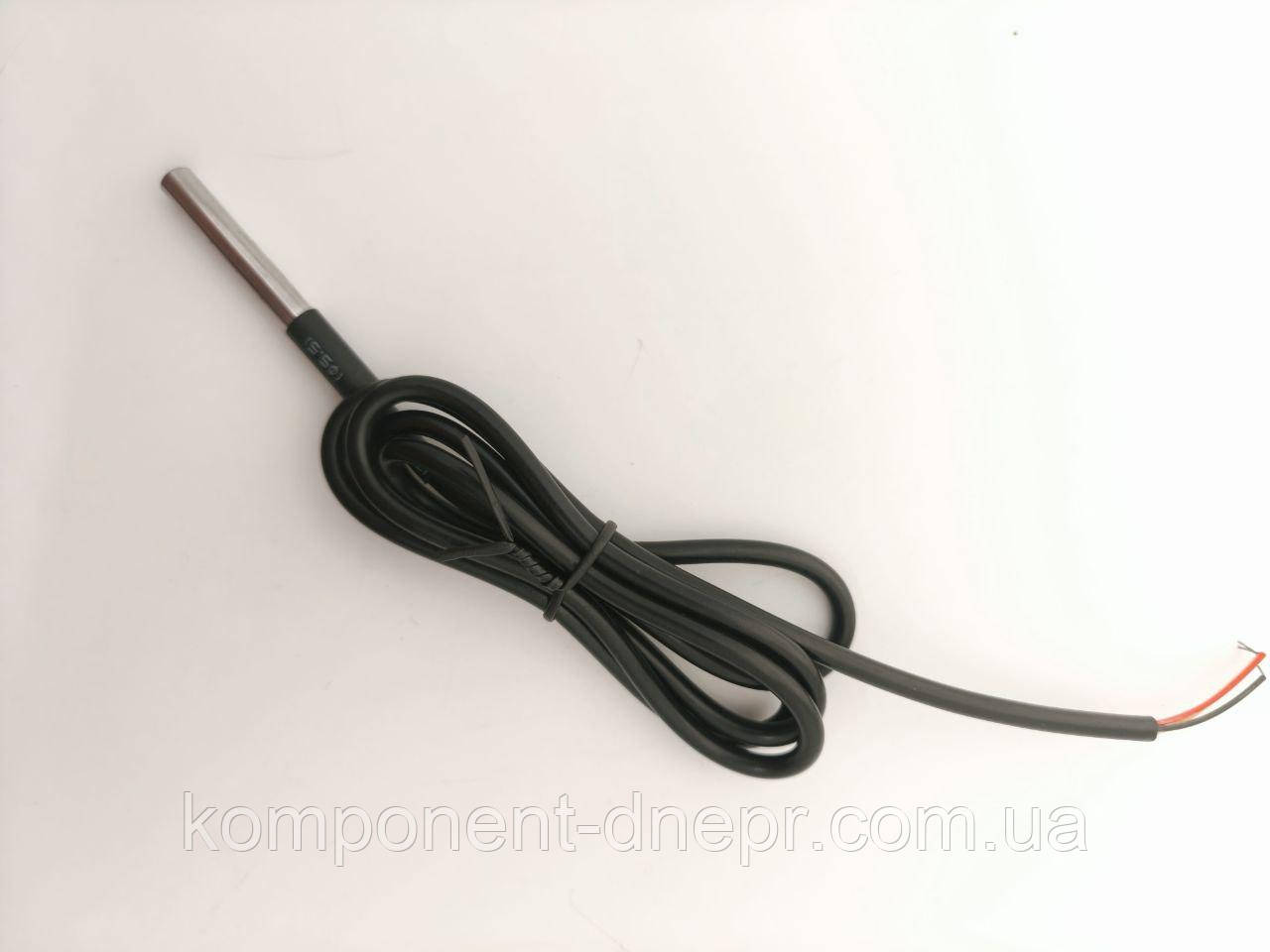

Датчик температури DS18B20 у металевому герметичному корпусі, кабель 1 метр

DS18B20 є одним із найпопулярніших датчиків температури. Його можна використовувати в акваріумах, теплицях, промислових системах, побутових проєктах тощо.

Датчик температури DS18B20 виготовлений у водонепроникному, металевому корпусі розміром 6х50 мм, який захищає сенсор від підвищеної вологості, пилу або механічних пошкоджень. На сайті також можна придбати мікросхему DS18B20 без корпусу. Датчик температури має дріт завдовжки 1 м. Особливостями цього датчика є: функція екстреного сигналу та унікальний серійний номер, який дає змогу під'єднувати велику кількість датчиків до однієї лінії зв'язку. Також датчик дає змогу задавати роздільну здатність від 9 до 12 бітів. Діапазон вимірювання температури є в межах від -55 до +125 °C. Похибка вимірювання температури в діапазоні від -10 до +85 °C становить не більш ніж 0,5 °C.

Сенсор має пам'ять, яка складається з SRAM і EEPROM. SRAM являє собою оперативну пам'ять, а EEPROM — це енергозалежна пам'ять, яка зберігає регістри T_H и T_L. За допомогою цих реєстрів можна вказати порогові значення температури довкілля.

DS18B20 має 3 виведення. Призначення виводів:

Дані про температуру довкілля передаються за протоколом 1-Wire. На шині даних DS18B20 є завжди відом. Передавання даних починається з ініціалізації, яка супроводжується імпульсом присутності. Цей імпульс повідомляє майстру про наявність датчика та його готовність до роботи.

Для роботи з датчиком DS18B20 у середовищі розробки Arduino IDE знадобиться бібліотека OneWire.

Датчик температури DS18B20 може працювати в режимі «паразитного харчування». Під час використання цього режиму немає потреби залучити зовнішнє джерело живлення. Для того, щоб його активувати, необхідне виведення живлення VDD під'єднати до «землі» (GND). Діапазон напруги живлення датчика становить від 3 до 5,5 В.
