Радіоконструктор для паяння K122G Світловий ефект мультивібратор-мигалка, 2 зелені світлодіоди

У радіоаматорів-початківців особливою цікавістю користуються пристрої, що мають просту електричну схему, що містить невелику кількість деталей, мають простоту збирання і зазвичай немає налагодження. Проста мигалка, що складається з двох світлодіодів і двох транзисторів, не викличе труднощів під час збирання, і є чудовим, наочним посібником для радіоаматорачерпника основи електроніки

Принципова схема мигалки показана на малюнку 1, являє собою симетричний мультивібратор. Розглянемо принцип роботи цієї схеми докладніше. Нехай транзистор Q1 відкритий і світлодіод D1 світиться, а Q2 закритий і D2 погас. Ліва обкладка конденсатора С1 під'єднана до загального дроту живлення, він починає заряджатися до напруги живлення через резистори R2 і R3, з постійною часом R2R3C1. Але як тільки напруга на конденсаторі досягає +0,6 В, транзистор Q2 відкриється і світлодіод D2 запалиться, напруга на лівій обкладці С2 змінюється з +0,6 В до -Uживлення, що призведе до запускання транзистра Q1, світлодіод D2 згасне. Конденсатор С2 заряджається через резистор R4 і процес повторюється. Симетричним мультивібратором називається тому, що тривалість імпульсу дорівнює тривалості паузи. У цьому разі R1 = R5, R2 = R4, C1 = C3.

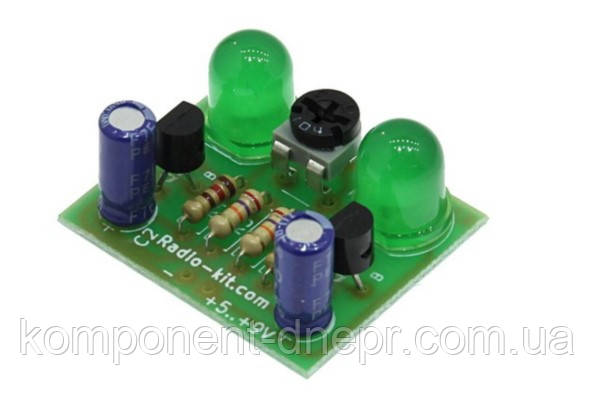

Конструктивно мультивібратор виготовлений на друкованій платі розміром 35 мм на 35 мм. Під час складання необхідно звернути увагу на полярність конденсаторів, світлодіодів і цоколювання транзисторів. Правильно зібрана схема налагодження не вимагає, резистором R3 встановлюємо період моргання світлодіодів.
