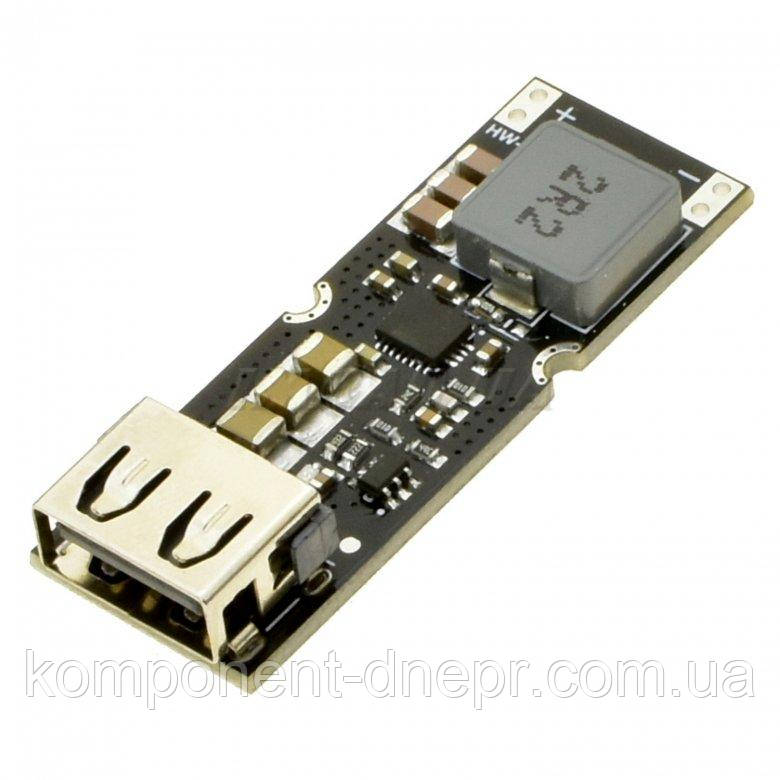

Підвищувальний DC-DC модуль швидкого заряджання QC2.0 QC3.0 TPS61088

Знижувальний DC-DC конвертер TPS61088 з USB-виходом і підтримкою технології швидкого заряджання Quick Charge. Діапазон вхідної напруги — від 2,8 до 4,5 В. Максимальний вихідний струм — 3 А, максимальна потужність — 18 Вт. Вихідна напруга встановлюється залежно від типу під'єднаного пристрою і може бути 5 В, 6,5 В, 9 В або 12 В.

Підтримуються протоколи Quick Charge QC2.0/QC3.0, DCP, FCP/SCP.

QC3.0 (Quick Charge 3.0) — це технологія швидкого заряджання від Qualcomm, яка дає змогу заряджати пристрої з максимальною швидкістю, що підтримується цим пристроєм. Завдяки цій технології заряджання може бути до 4 разів швидшим, ніж звичайне.

Основні характеристики

• Вхідна напруга: 2,8-4,5 В (рекомендується Li-ion/LiFePO4 акумулятор)
• Струм, споживаний від джерела: до 8 А
• Вихідна напруга: 5 В (3,4 А), 9 В (2,5 А), 12 В (2 А)
• Максимальний струм вихідного порту Quick Charge 3.0: 3 А
• Ефективність до 92%
• Захист: от КЗ, перевантаження та перенапруги
• Чип перетворювача: TPS6188A

Вихідна напруга USB-порту становить від 3,5 до 12 В і автоматично регулюється модулем відповідно до протоколу заряджання, підтримуваного під'єднаним пристроєм. Якщо пристрій заряджається, не підтримує протоколи швидкого заряджання, напруга заряджання буде 5 В, а струм заряду може досягати максимум 3,6 А.

Модуль чудово підходить для заряджання сучасних пристроїв, що підтримують протокол швидкого заряджання від літієвих батарей 18650 або будь-яких інших. У модулі встановлений синхронний підвищувальний DC-DC конвертер TPS61088A  і контролер порту   FP6601Q На основі цього модуля можна зробити потужний універсальний повербанк потрібної вам ємності.
