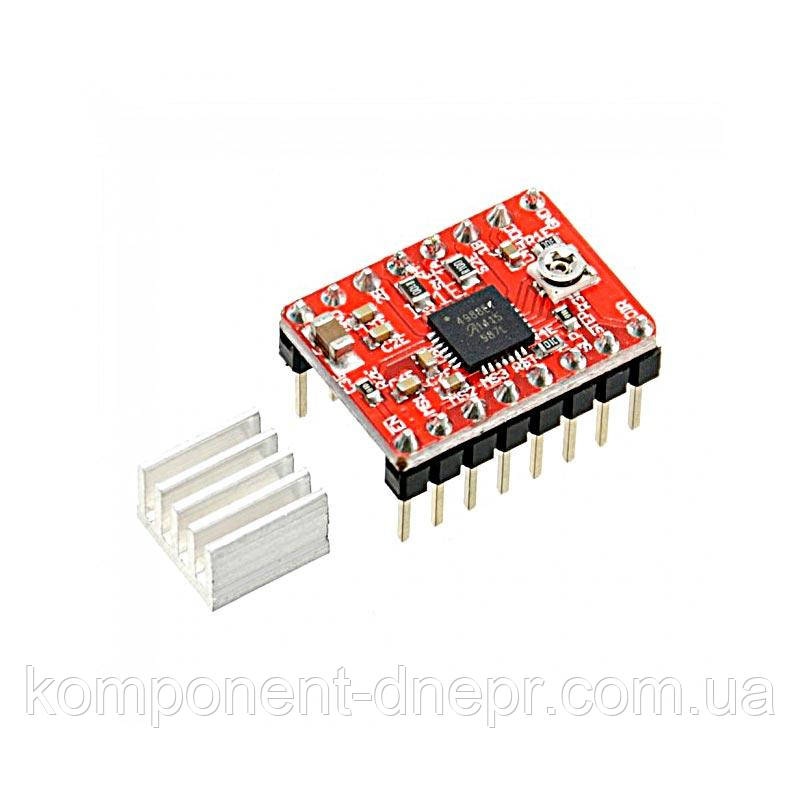

Модуль драйвер крокового двигуна A4988

90 ₴

Мінімальна сума замовлення на сайті — 250 грн

  • В наявності
+380 (68) 558-60-13
  • +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Модуль драйвер крокового двигуна A4988
В наявностіМодуль драйвер крокового двигуна A4988
90 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Модуль контролер крокового двигуна A4988 необхідний для точного керування двигуном, який перетворює імпульси мікроконтролерного пристрою руху валу на заданий кут. Модуль дозволяє керувати біполярними двигунами із споживаним струмом номіналом 2 А на обмотку (з встановленим радіатором). Даний модуль використовується в розробках роботів або як двигун для 3D принтера (факсу). У магазині присутній покращений аналог контролера A4988 - драйвер DRV8825

Плату модуля спроектовано на основі мікросхеми A4988 американською фірмою Allegro. Контролер працює від напруги 8 - 35 В і має струм 1 А (без радіатора). Основними особливостями контролера крокового двигуна на мікросхемі A4988 є: захист від перевантаження, короткого замикання та перегріву, ручне регулювання споживаного струму та 5 видів кроку двигуна (повний крок, 1/2, 1/4, 1/8 та 1/16 кроку).

Регулювання струму, що подається на двигун здійснюється за допомогою потенціометра.

Підключається модуль до Arduino або інших мікропроцесорних пристроїв за допомогою 5 висновків. Для забезпечення логічного живлення на плату, використовуються контакти RESET , SLEEP та GND , а для передачі сигналів для руху валу двигуна використовуються висновки STEP та DIR . Кроковий двигун підключається до модуля через контакти A1 , B1 , A2 та B2 , а його живлення через висновки VMOT та GND .

Модуль продається з уже встановленими штиревими подовжувачами, які зафіксовані за допомогою паяння.

При споживаному струмі понад 1 А рекомендується встановити радіатор на плату, що входить до комплекту модуля.

Технічні характеристики модуля:

Мікросхема A4988

Логічне напруження, 3...5,5

Напруга живлення двигуна, 8 ... 35

Максимальний струм із радіатором, А 2

Максимальний струм без радіатора, А 1

Допустимий крок 1, 1/2, 1/4, 1/8, 1/16

Розміри модуля, мм 20 х 15 х 10

Розміри радіатора, мм 9 х 5 х 9

Вага, г 3

Основні атрибути
ТипМодуль
Тип модуляКомунікаційний
СтанНовий
КолірЧервоний
  • Ціна: 90 ₴
