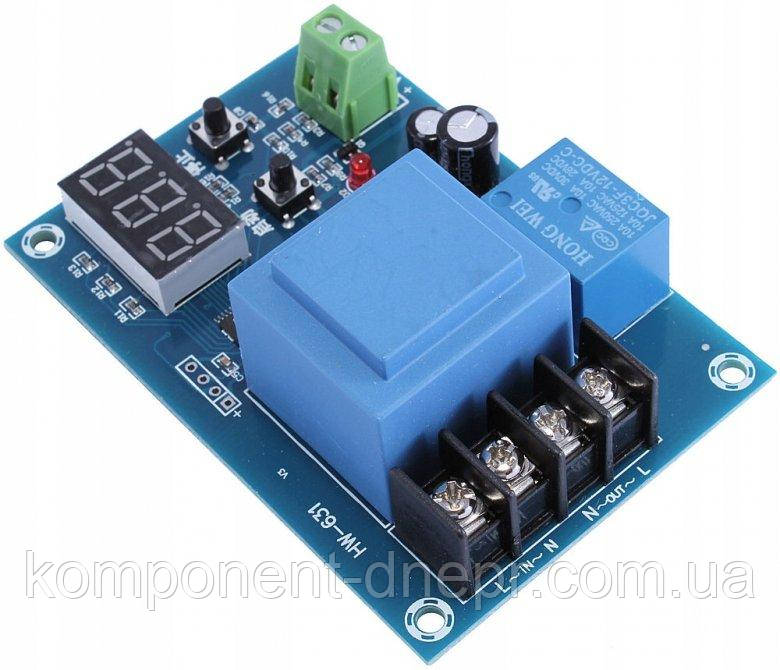

Модуль керування зарядом XH-M602 (HW-631 V3.0.0)

Модуль XH-M602 — це пристрій керування зарядом будь-якого акумулятора. Основна функція — стеження за рівнем напруги на акумуляторі, і за його зниження нижче порога — вмикання живлення зовнішнього зарядного пристрою. Зручність такого керування полягає в тому, що сам зарядний пристрій може бути найпростішим, без режимів автоматичного заряджання. Більшість часу воно зневоднене та не споживає струм, включно з зарядним пристроєм тільки за потреби. Пристрій зібраний на платі розміром 86×58×24 мм і має власне джерело живлення.

Якщо напруга акумулятора нижче нижнього порогового значення, замкнеться реле й буде подароване живлення на зарядний пристрій, акумулятор почне заряджатися. У разі підвищення напруги на батареї до верхнього порогового значення контролер розімкне реле й у такий спосіб вимкне зарядний пристрій, оберігаючи акумулятор від перезарядження, закипання тощо. Якщо контролер залишити увімкненим, то цикл повториться знову, щойно напруга впаде до нижнього порогового значення.

• Встановлення порога увімкнення: натиснути кнопку 1, буде показане встановлене значення напруги увімкнення, натисніть кнопку 1 на 3-5 секунд, показання індикатора почнуть блимати. Натискаючи кнопки 1 або 2, можна встановити новий поріг увімкнення. Для виходу з режиму дочекайтеся, поки індикатор перестане блимати. Ті ж маніпуляції з кнопкою 2 установлять поріг вимкнення зарядного пристрою.
• Скидання налаштувань: у ввімкненому стані затисніть одночасно кнопки 1 і 2, поки індикатор не зобразить 888 — це свідчить про скидання налаштувань до заводських.
• Можна встановити будь-який поріг напруги від 3,7 до 120 В з точністю 0,1 В.
• Можна використовувати пристрій як реле напруги для керування навантаженням у разі виходу контрольованої напруги зі встановленого коридору.

XH-M602 — Універсальний контролер заряду акумуляторних батарей 3.7...120 В з індикатором

Контролер XH-M602 — це надійний модуль автоматичного керування процесом заряджання акумуляторних батарей. Його основна функція — автономне увімкнення та вимкнення зарядного пристрою, під'єднаного до мережі 220 В, залежно від рівня напруги акумулятора. Такий підхід не тільки захищає акумулятор від перезарядження або глибокого розрядження, але й продовжує термін експлуатації найзаряднішого пристрою, адже контролер керує живленням безпосередньо на вході!

Завдяки широкому діапазону робочих напруг від 3.7 В до 120 В, цей пристрій універсальний та сумісний із різними типами акумуляторів: олив'яно-кислотними, гелевими, літій-іонними та іншими.

Особливості XH-M602:

• Інтелектуальний контроль: автоматичне увімкнення та вимкнення зарядного пристрою у разі досягнення заданих меж напруги.
• Керування мережею 220 В: контролер вимикає не акумулятор, а саме зарядний пристрій, що підвищує надійність і безпеку експлуатації.
• Зручне настроювання: дві сенсорні кнопки на платі для встановлення порогових значень увімкнення та вимкнення.
• Світлодіодний цифровий дисплей: чітка індикація поточного напруження та налаштувань.
• Широка сумісність: підходить для акумуляторів із номінальною напругою від 3.7 до 120 В.

Принцип роботи:

Контролер постійно відстежує напругу на акумуляторі. Коли воно опускається нижче встановленого мінімального рівня, XH-M602 автоматично вмикає зарядний пристрій. Коли напруга досягає заданого максимального значення, контролер вимикає заряджання від мережі 220 В, зупиняючи процес заряджання. Отже, акумулятор завжди є в оптимальному режимі, без ризику перезарядження або глибокого розрядження.

Технічні характеристики:

• Напруга живлення контролера: AC 220 В
• Діапазон керованої напруги АКБ: 3.7 ~ 120 В DC
• Точність контролю: ±0.1 В
• Точність індикації: 0.1 В
• Відтворення інформації: 3-розрядний LED-дисплей
• Вага: 110 г

XH-M602 стане ідеальним рішенням для організації автоматичного заряджання в системах резервного живлення, сонячних електростанцій, у гаражі для обслуговування акумуляторів автомобілів, мотоциклів або електротранспорту. Простота під'єднання й точний контроль забезпечать стабільну й безпечну роботу ваших акумуляторних систем.
