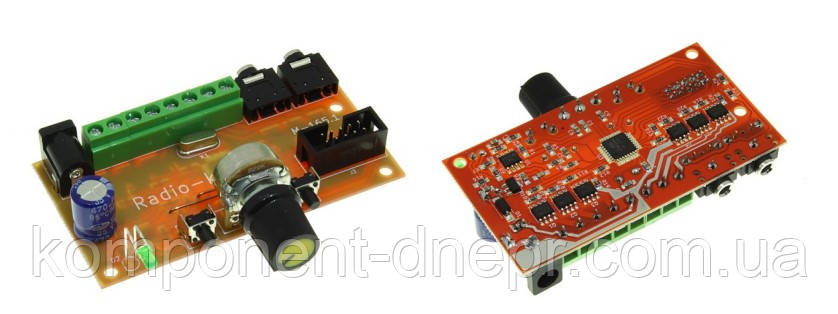

Кольоромузика для RGB стрічки 6-канальна M165 (готовий модуль)

  Сфера застосування

Пристрій призначений для супроводу музичної фонограми колірними, світловими ефектами на шести канальній кольоровій LED-стрічці або потужних світлодіодів, різного кольору світіння.

* Ідея пристрою RGB-квітудзика взята на сайті:http://lightportal.at.ua

Технічні характеристики:

Вхідна напруга, В.......................................................................................9...24

Споживаний струм залежить від навантаження, mA........................................................................

Максимальний, сутірний струм навантаження, А.............................................................5...

Кількість вихідних каналів, шт............................................................................6

Габаритні розміри модуля, мм......................................................81х43х25

Опис роботи та під'єднання

До роз'єму J1 приєднується джерело живлення 9-24 В DC. До виходів P1, P2 під'єднується дві світлодіодні RGB стрічки 12/24 В, як показано на схемі розташування елементів, або 6-ті різнобарвних стрічок, або потужні кольорові світлодіоди, колір і геометрія розміщення яких. Ви можете вибрати на свій розсуд, для каналів (НЧ, СЧ, ВЧ) спектра звуку. Світлодіод D2 сигналізує подавання живлення на пристрій. До J4 під'єднується штекер Jack 3.5 мм, який необхідно під'єднати до будь-якого звуковоспровідного пристрою, можна й на вихід підсилювача низької частоти. Роз'єм J2 є лінійним аудіовиходом, який запарлений з аудіовходом модуля, у режимі СТЕРЕО. За допомогою вбудованого резистора R5 задає рівень вхідного звукового сигналу, який визначить яскравість світіння світлодіодної стрічки. Кнопка SW2 "Fadespeed" Одінкове натискання змінює швидкість згасання каналів, якщо немає сильнішого піку. Залежно від характеру музики може знадобиться різна швидкість згасання для кращого візуального сприйняття. Утримання кнопки SW2 довше 3 секунд перемикатиме режим роботи (стандартний, агресивний, агресивний х2). Кнопка SW1 «Runlight», одиночне натискання, змінює режим пристрою в стані спокою (бігучі вогні, плавна підсвітка, вимкнене). Стандартно, під час першого увімкнення пристрою встановлений режим вогнів, що бігають. Утримання кнопки SW1 довше 3 секунд зберігає поточні параметри (швидкість загасання, режим поведінки в тиші, режим роботи).

Утримання одночасно двох кнопок "Runlight" і "Fadespeed" довше за 3 секунди призведе до скидання на початкові налаштування. Перепрограмування. Через роз'єм J3 (SPI), не випалюючи мікроконтролер ATMega 8, можна змінити виконавчу програму, яку можна завантажити з сайту: http://lightportal.at.ua Там ви знайдете різноманітні оновлення та вихідні коди для самостійної зміни програми. За невдале перепрограмування пристрою покупцем підприємство відповідальність не несе! Для програмування можна використовувати K156 або M265 програматор
