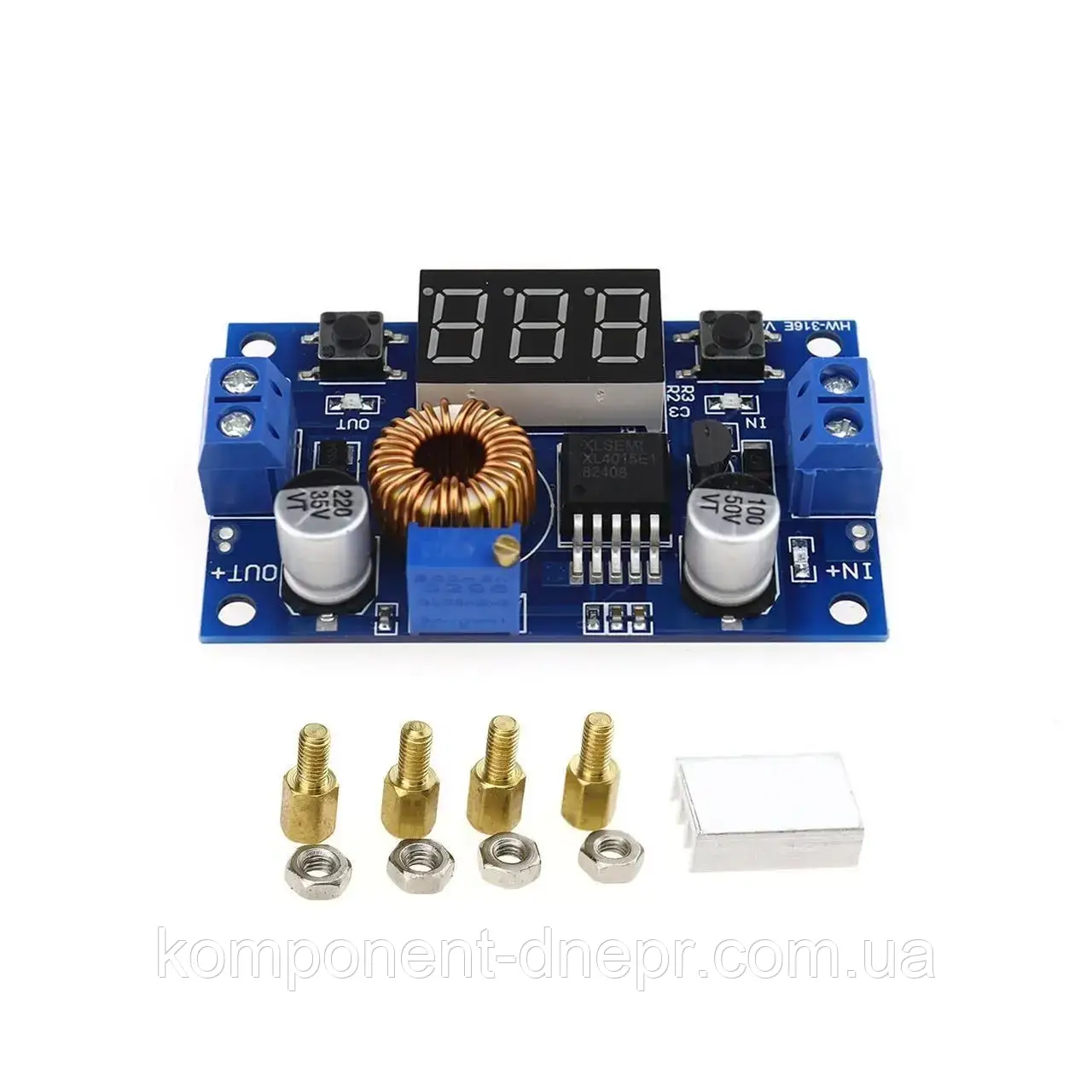

Перетворювач DC-DC знижувальний на XL4015E з індикацією 3-розряду HW-316E

Знижувальний перетворювач постійної напруги з вихідною регульованою напругою 1,25 — 36 V і струмом до 5 А на м/с XL4015 і вольтметром.

Регулювання вихідної напруги відбувається за допомогою високоточного потенціометра. Пристрій призначений для перетворення вхідної постійної напруги на вихідну нижчу постійну напругу з високим к.п.д. Це оптимальне рішення для живлення пристроїв, що вимагають меншої напруги, ніж напруга блока живлення. На відміну від лінійних стабілізаторів напруги, має низьке тепловиділення й струм споживання.

Плата містить вольтметр, що дає змогу відтворювати вхідну або вихідну напругу. Вольтметр можна ввімкнути або вимкнути за допомогою лівої кнопки (поза терміналом IN). Перемикання зображення вхідної або вихідної напруги здійснюється за допомогою правої кнопки (попередньо терміналу OUT). Про поточний режим зображення інформує відповідний світлодіод.

Калібрування вольтметра
Показання вольтметра можуть бути відкалібровані за зразковим вольтметром для забезпечення максимальної точності показань.
Для входу в режим калібрування потрібно натиснути та утримувати праву кнопку 2 секунди або більше. Звільнувши кнопку показання вольтметра та відповідний світлодіод будуть синхронно блимати. Це свідчить про те, що вольтметр є в режимі калібрування. Водночас, якщо під час входу в режим калібрування поточний режим зображення був встановлений для вхідної напруги, то калібрування здійснюватиметься для вхідної напруги. Якщо ж поточний режим зображення був встановлений для вихідної напруги, то калібрування буде здійснюватися для вихідної напруги.
У режимі калібрування права кнопка слугує для збільшення показань, ліва — для зменшення. Оскільки одне натискання кнопки може змінювати значення менш ніж на 0,1 вольта, може знадобитися кілька послідовних натискань на кнопку, щоб побачити зміну показань.
Встановивши потрібні показники, потрібно вийти з режиму калібрування, натиснувши та утримуючи праву кнопку 2 секунди або більше.

Технічні характеристики:
Вхідна напруга: постійна 4 - 38,0В
Вихідна напруга: постійна 1,25 - 36,0В
Максимальний струм навантаження (з тепловідведенням): 5,0А
Максимальна потужність: 75Вт
Частота перемикання: 180 кГц
ККД: 96% (макс)
Захист від увімкнення за входом зі зворотною полярністю: Немає
Габарити (ШхГхВ): 66х39х19 (мм)
