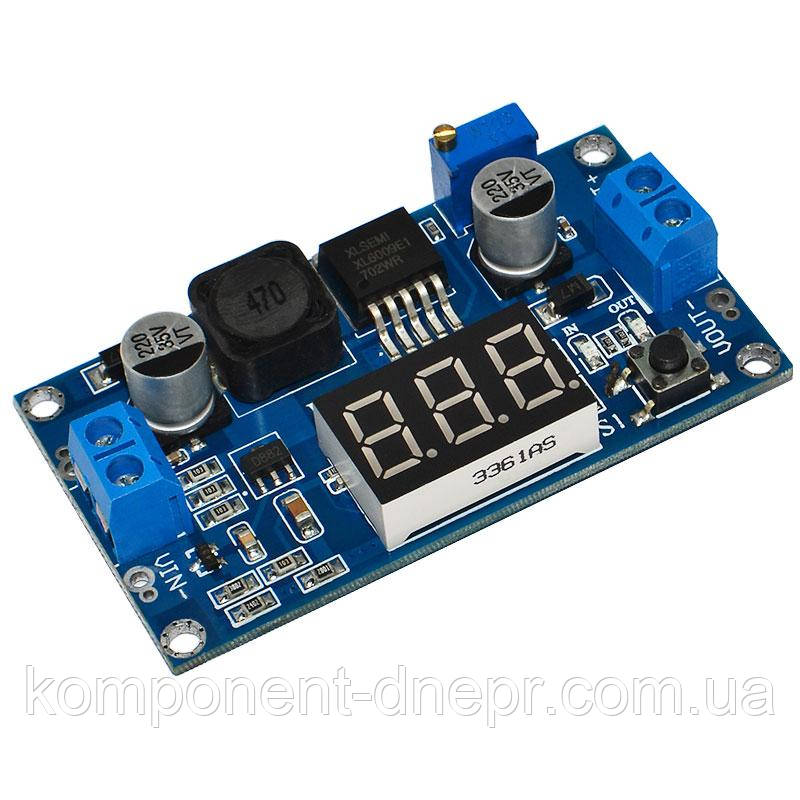

Модуль XL6009-LED регульований підвищувальний перетворювач із вольтметром

Модуль призначений для регулювання вихідної напруги постійного струму. Особливістю цього модуля є наявність вольтметра. Модуль можна використовувати під час конструювання лабораторних блоків живлення, різних джерел живлення, електронних пристроїв, зарядних пристроїв тощо. Якщо підвищувальний перетворювач напруги постійного струму використовувати в автомобілі необхідно замінити встановлений підстроєний резистор на потужніший.
Модуль спроєктований на базі мікросхеми XL6009, вольтметра, підстрочного резистора та інших допоміжних компонентів. Завдяки вбудованому вольтметру регулювання вихідної напруги стало набагато простішим. Відбивається напруга постійного струму зовнішнього джерела живлення за допомогою семисегментного дисплея. Керується вольтметр за допомогою тактової кнопки S1. Для того щоб змінити режим напруги вольтраму (вхідна/вихідна напруга) необхідно короткочасно натиснути на кнопку S1. У разі тривалого утримування кнопки вольтметр вимикається. ШІМ-регулятор напруги XL6009 має 5 виводів і виготовлений у корпусі «TO263-5L». Також мікросхема має захист від перегрівання й обмеження робочого струму, але захистом від переполюсування не має. Максимальне значення струму навантаження становить 4 А. Частота перетворення конвертера становить 400 кГц. ККД (коефіцієнт корисної дії) перетворювача становить до 92%. Регулювання вихідної напруги постійного струму конвертера відбувається за допомогою підстрочного резистору опором 50 кОм. Під час роботи з силою струму близькою до максимального значення 4 А, необхідно встановити додаткове охолодження (радіатор).

Під'єднується зовнішнє джерело живлення та пристрій до перетворювача напруги за допомогою 2 клемників:


VIN+:	вхідна напруга 4.5-32 В
VIN-:	«земля»
VOUT+:	вихідна напруга 5-35 В
VOUT-:	загальний провід пристрою

Також на платі модуля є 2 світлодіоди:


IN:	сигналізує про подавання вхідної напруги
OUT:	сигналізує про подавання вихідної напруги

Подається живлення від блока живлення або іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 4.5 до 32 В, а вихідної напруги від 5 до 35 В. У разі під'єднання зовнішнього джерела живлення необхідно пам'ятати, що значення вхідної напруги має бути нижче від вихідної напруги.

На платі модуля передбачено 4 отвори для кріплення модуля до плоскої поверхні
