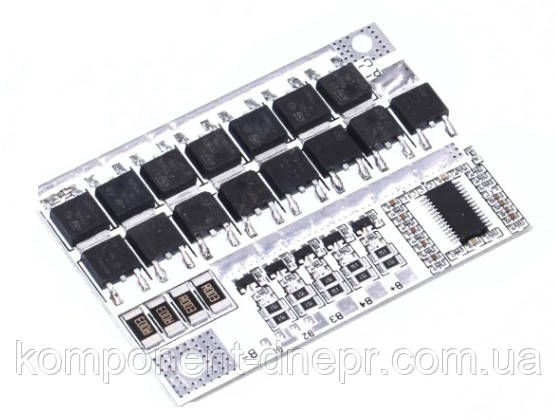

BMS 5S 100A контролер (балансир) заряду/розряджання LiIo-батарей

BMS 5S 100A - контролер заряду/розряджання для літієвих акумуляторів з безперервним струмом розряду до 100 А та напругою повного заряду 21 В. Модуль забезпечує захист п'яти послідовно з'єднаних Li-Ion/Li-pol акумуляторів типорозміру 18650, а також літій-іонних акумуляторів інших форматів. Плата універсальна та з невеликими доробками може працювати зі складками 3S і 4S. Крім захисту, ця плата забезпечує рівномірне заряджання/розряджання кожного акумулятора в складці (балансування). Плата може успішно застосовуватися для переділки акумуляторного інструменту на літієве живлення завдяки великим робочим і перевантажувальним струмам. Модуль забезпечує захист Li-Ion акумуляторів за чотирма параметрами: Захист від перезаряджання; Захист від глибокого розрядження; Захист від коткого замикання; Захист від перевантаження струмом.

Характеристики BMS 5S 100A:

• Номінальна напруга: 18,5В (5S), 14,8В (4S), 11,1В (3S)
• Максимальна напруга на елемент під час заряджання: 4.2 В-4.25 В ±0.05В
• Час спрацювання захисту від перезарядження: от 0.96 до 1.4 сек
• Час спрацювання захисту від перерозряджання: 110 мс
• Час спрацювання захисту від перевантаження за струмом: 7 мс
• Час спрацювання захисту від короткого замикання: 250 мкс
• Балансування: Є
• Ток покоя: от 5 до 9 мкА;
• Піковий струм навантаження: до 100 А (краткочасно);
• Робочий струм навантаження: 60 А;
• Захист від перерозряду, відсічення на: 2.45В
• Робоча температура: от -40 до +85 °C;
• Розмір: 61х42х2 мм.

Плата універсальна та повноцінно працюватиме з 3S, 4S або 5S Li-ion акумуляторами. Ця плата за замовчуванням не має перемичок, це означає, що вона призначена для складання з п'яти послідовно з'єднаних між собою акумуляторів. Для того, щоб зробити з цієї плати BMS 3S на 12.6 V або 4S на 16.8 V досить просто припаяти перемичку між контактними майданчиками B1 і B- (для 4S-збирань),  і додати перемичку на майданчику B2 (для 3S-збирань) або SMD резистор на 0 Ом, а також поміняти місцями іншу перемичку під контролером як показано на рис.
