Модуль SPWM інвертора з чистою синусоїдою EGS002

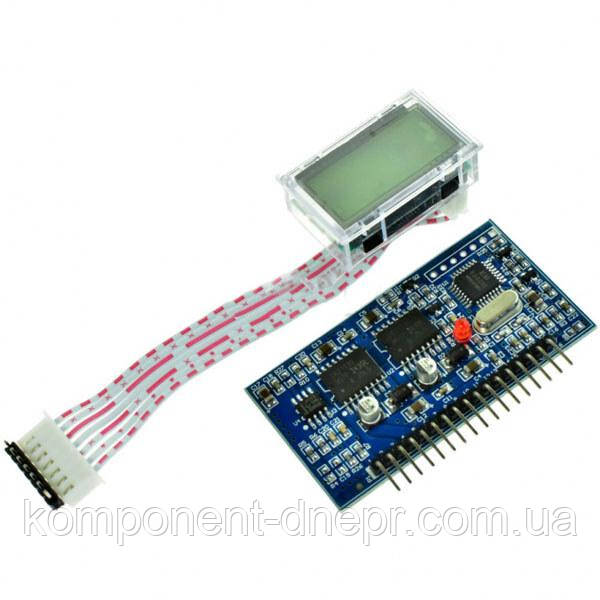

Модуль інвертора чистого синусу EG8010+IR2113 EGS002

Цей модуль можна використовувати для складання інвертора потужністю 1-10 кВт, частотного перетворювача для однофазного двигуна, для ремонту заводських пристроїв на базі цього модуля або модернізації перетворювачів із модифікованою синусоїдою. Плата дасть змогу швидко й без особливих складнощів зібрати інвертор 12/220 мостовою схемою з чистим синусом на виході. Плата має на борту драйвери керування ключами IR2113S і контролер EG8010.

Силову частину необхідно зібрати окремо, залежно від призначення пристрою.

Основні характеристики:

Напруга живлення цифрової частини: +5В

Напруга живлення драйверів: +12-20В

Частота ШИМ (PWM): 23.4KHz

Тактова частота контролера: 12MHz

Можливість встановлення фіксованих значень частоти 50Hz і 60Hz

Плавна зміна частоти, два режими 0-100Hz і 0-400Hz

Встановлення dead time (мертвого часу) для MOSFET, 4 фіксовані значення 300nS; 500nS; 1.0uS; 1.5uS

Плавний запуск (Soft-start) час 1S

Зворотний зв'язок за напругою, струмом, температури.

Захист від перевантажень за напругою та струмом.

Можливість під'єднання по послідовній шині, для регулювання вихідної напруги, частоти та інших параметрів

Можливість під'єднання по послідовній шині дисплея для зображення напруги, частоти, температури, значення струму

Зверніть увагу: цей модуль є лише частиною компонентів, з яких складається повноцінний інвертор! У такому вигляді він не видає 220 вольтів. По суті — це драйвер для керування силовою частиною.

Для збирання власного інвертора і для його повноцінної роботи ще будуть необхідні ключі та трансформатори, радіатори й обв'язування.
