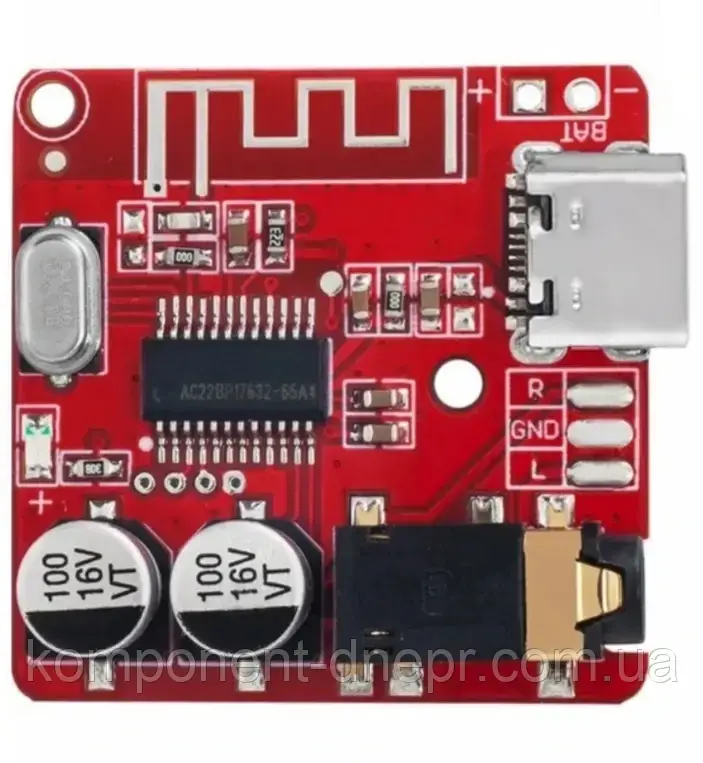

Модуль Bluetooth 4.1 з виходом на навушники WAV + APE + FLAC + MP3

Вбудований Bluetooth-модуль для приймання аудіосигналу, з підтримкою стандарту Bluetooth 4.1.

Для роботи модуля досить подати живлення на плату, під'єднати до виходу навушники або підсилювач і під'єднатися до нього з ПК, смартфона або іншого пристрою.

Після ввімкнення пристрою загориться синій світлодіод. Знайдіть у списку bluetooth пристроїв "XY_BT", і під'єднайтеся до нього.

Запивати модуль можна двома способами: через вбудований роз'єм micro-USB або безпосередньо подаючи напругу 3,7V-5V на відповідні клеми BAT. Другий спосіб зручний під час використання акумуляторного живлення. Однак треба пам'ятати, що на платі не передбачений вузол заряду АКБ, тому не можна в разі живлення від акумулятора під'єднувати USB для його підзаряджання. Такі маніпуляції можуть стати причиною виходу модуля з ладу.

Звук можна вивести на навушники через роз'єм 3,5 мм або припаявши дроти до контактних майданчиків лівого та правого каналів. Варто зазначити, що потужність звукового виходу невелика, тому для виведення звуку на динаміки буде потрібний додатковий підсилювач.

Характеристики:

• Живлення: 3.7-5 В
• Аудіовихід: AUX 3.5mm стерео
• SNR: 90dB
• THD+N: -70dB
• Crosstalk: -86dB
• DNR: 91dB
• Підтримувані профілі: A2DP/AVCTP/AVDTP/AVRCP/HFP
• Дальність вживання: до 15 метрів
• Розмір: 30*30 мм
