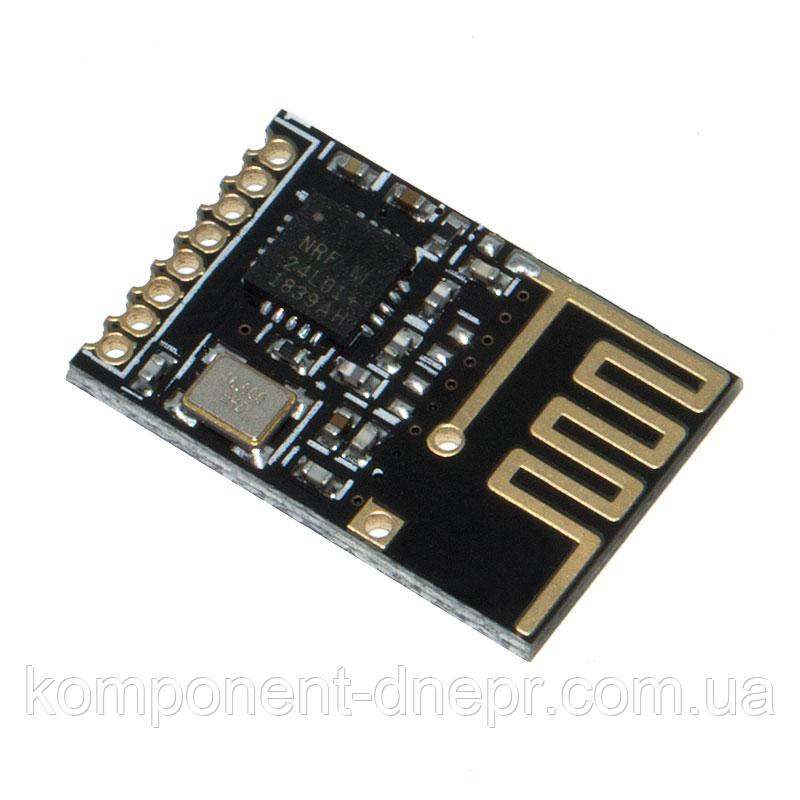

Модуль приймача NRF24L01+ 2,4 ГГц

Радіомодуль nRF24L01 (Nordic Radio Frequency 2.4) — призначений для приймання та передавання даних через радіоканалу, на розрішеному ISM (Industrial, Scientific, Medical) діапазоні радіочастот. У модулі nRF24L01, цей діапазон розбитий на 128 каналів, з кроком 1 МГц: від 2,400 ГГц до 2,527 ГГц. Наприклад, канал 55 означає, що приймання й передавання відбуватиметься на частоті 2,455 ГГц. Канал 99 буде передавати/приймати дані на частоті 1,499 ГГц, а канал 0 на частоті 2,400 ГГц. Модуль дає змогу вибрати будь-який з 128 каналів для приймання і (або) передавання даних. На кожному каналі можна сформувати мережу із 6 передавачів та 1 приймача.

Технічні характеристики

Модуль приєднується до апаратної шини SPI.

Дані передаються через радіоканал на відстані до 100 м у межах прямої видимості (показано виробником)

Модулю програмно задається роль передавача або приймача, але під час виконання програми цю роль можна змінювати.

Є можливість задавати: потужність передавання (-18 дБм, -12 дБм, -6 дБм, 0 дБм), швидкість передавання (250 кб/с, 1 Мб/с, 2 Мб/с), номер каналу (0-127), ідентифікаційні номери (5 байт) і т.ін.

Модуль не вимагає під'єднання антени, тому що вона вбудована на ПП модуля.

Застосунки струму не перевищують 13 мА (як під час передавання, так і під час приймання).

Достовірність отриманих даних забезпечується передаванням циклічно надлишкового коду CRC

Реалізований функціонал контролю доставки даних. Приймач, після успішного отримання пакета даних, відправляє передавача пакет підтвердження приймання. А якщо передавач не отримав підтвердження від приймача, то він повторно відправляє пакет даних (цей функціонал настроюється в скетчі).
