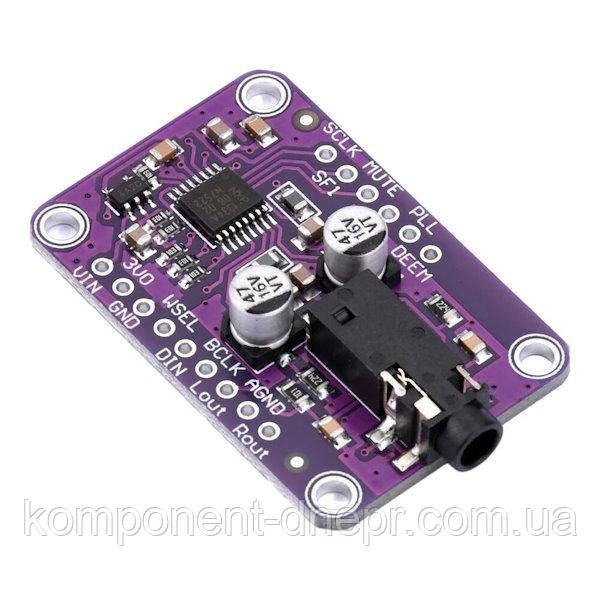

Модуль I2S аудіодекодера WCMCU-1334

Модуль високоякісного звукового ЦАП на мікросхемі UDA1334A призначений для використання з контролерами та мінікомп'ютерами Raspberry Pi, Orange Pi та ін. для використання останніх як високоякісних аудіо та відеопрогравачів.

Як відомо, звуковий вихід мінікомп'ютерів далекий від ідеалу, проте розробники процесорів, на яких вони побудовані, передбачили на кристалі стандартний звуковий цифровий інтерфейс I2S для під'єднання додаткових зовнішніх ЦАП, використовуючи можна під'єднати до виходу комп'ютера "дорослий" підсилювач із цифровим входом або плату із зовнішнім ЦАП, як-от напримар, ця плата. Для своїх розмірів і вартості модуль має чудові характеристики та дає змогу насолодитися якісним 16, 20 і 24 біти 96КГц звуком як у навушниках, так і через додатковий підсилювач потужності.

Для під'єднання модуля досить лише 5 дротів.

Спочатку необхідно під'єднати до модуля дроту живлення. Модуль може живитися напругою від 3.3 В до 5 В. Живлення подається на вхід VIN і GND. Виведення 3V0 є вихідним і призначений для живлення додаткових аналогових пристроїв стабілізованою напругою.

ля передавання звуку в цифровому вигляді досить трьох сигналів.

• WSEL (Word Select або Left/Right Clock) — це висновок, який повідомляє ЦАП, коли передаються дані для лівого каналу, а коли для правого каналу
• DIN (ata In) — це висновок, на якому надходять фактичні дані. На нього виводяться як ліві, так і праві дані, а виведення WSEL вказує, коли передаються вліво або вправо
• BCLK (Bit Clock) — це висновок, який повідомляє підсилювачу, коли читати дані на виведенні даних.

Сигнал MCLK не потрібний для використання цього ЦАП. Якщо ви маєте MCLK-контакт на Вашому аудіоджерело, залиште його вимкненим.

Більшість виводів пов'язана з перемиканням встановлення з режиму аудіо на режим відео. Якщо Вам потрібен відеорежим для синхронізації з NTSC/PAL, перевірте таблицю даних — ми не використовували її для цієї мети.

• SCLK (Sys Clock) — опціональний вхід системного тактового сигналу 27 МГц у «відеорежимі» — за замовчуванням ми генеруємо системний тактовий сигнал із сигналу синхронізації WS у «звучному режимі», але UDA також може приймати вхід генератора на цьому виведенні
• Mute - встановлення цього виведення на високий рівень вимикатиме звуковий вихід
• De-Em phasis — у режимі аудіо (який використовується за замовчуванням) може використовуватися для додавання фільтра усунення виділень певних частот. У режимі відео, де системний годинник генерується генератором, це виведення генератора.
• PLL — встановлює режим PLL, типово встановлений низький рівень звуку для аудіо. Можна встановити високе значення або встановити значення ~ 1,6 В для встановлення частоти відео PAL або NTSC.
• SF0 и SF1 використовуються для встановлення формату вхідних даних. Стандартно для I2S обидва значення низького рівня, але Ви можете змінити їх для використання альтернативних форматів.
