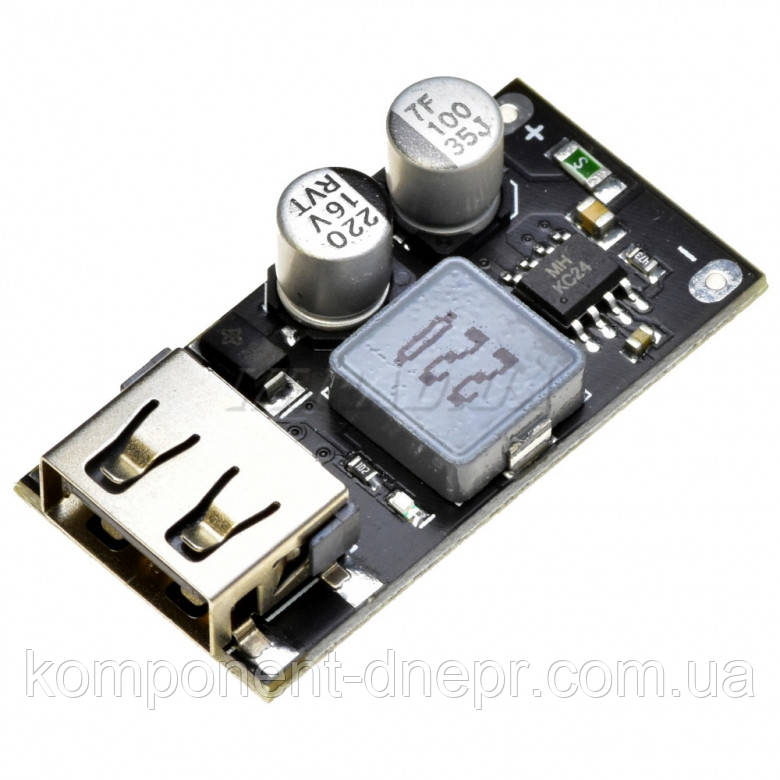

Знижувальний модуль DC-DC швидкого заряджання QC2.0 QC3.0 AJ27-T1E

Знижувальний DC-DC конвертер MH-KC24 з USB-виходом і підтримкою технології швидкого заряджання Quick Charge. Діапазон вхідної напруги — від 12 до 32 В. Максимальний вихідний струм — 3 А, максимальна потужність — 24 Вт. Вихідна напруга встановлюється залежно від типу під'єднаного пристрою і може бути рівно 5 В, 6,5 В, 9 В або 12 В.

Підтримуються протоколи Quick Charge QC2.0/QC3.0, DCP, FCP/SCP, AFC, SFCP, MTK PE1.1/PE2.0.

QC3.0 (Quick Charge 3.0) — це технологія швидкого заряджання від Qualcomm, яка дає змогу заряджати пристрої з максимальною швидкістю, що підтримується цим пристроєм. Завдяки цій технології заряджання може бути до 4 разів швидшим, ніж звичайне заряджання.

Основні характеристики:

• Вхідна напруга: 10–32 В
• Вихідна напруга: 5 В (3,4 А), 9 В (2,5 А), 12 В (2 А)
• Максимальний струм вихідного порту Quick Charge 3.0: 3 А
• Частота перетворення: 215 кГц
• Середній рівень пульсацій і шумів: 180 мВ
• Ефективність до 95%
• Функція плавного запуску: є
• Захисти: від КЗ, перевантаження та перенапруги
• Чип: KC24P, аналог IP6505ST

Вихідна напруга USB-порту становить від 3,5 до 12 В і автоматично регулюється модулем відповідно до протоколу заряджання, який підтримує приєднаний пристрій. Якщо ваш заряджуваний пристрій не підтримує протоколи швидкого заряджання, то напруга заряджання буде стандартною. За 5 В струм заряду може досягати 3,6 А.

Захисту від переполюсування немає! Дотримуйтеся правильності під'єднання дротів до модуля та використовуйте джерело живлення з відповідними параметрами. На платі встановлений запобіжник (зелений SMD-компонент типорозміру 1206 з номіналом S на струм 4 А). Зазвичай в аварійних ситуаціях він встигає згоріти першим. Модуль може нагріватися до 75 °C. Можна приклеїти радіатори на дросель і мікросхему, але це не обов'язково — це їхня робоча температура.
