BMS контролер заряду-розряджання для 18650 з балансуванням 3S-25A

65 ₴
Мінімальна сума замовлення на сайті — 250 грн
- В наявності
- +380 (66) 397-64-75
|
Кількість акумуляторів: 3
Номінальна напруга: 11.1-12.6В
Верхній поріг вимкнення заряду: 4.2~4.35В ± 0.05В
Нижній поріг вимкнення розряду: 2.7~3.0В ± 0.05В
Максимальний робочий струм: 25A
Струм спокою: менш ніж 30 мкА

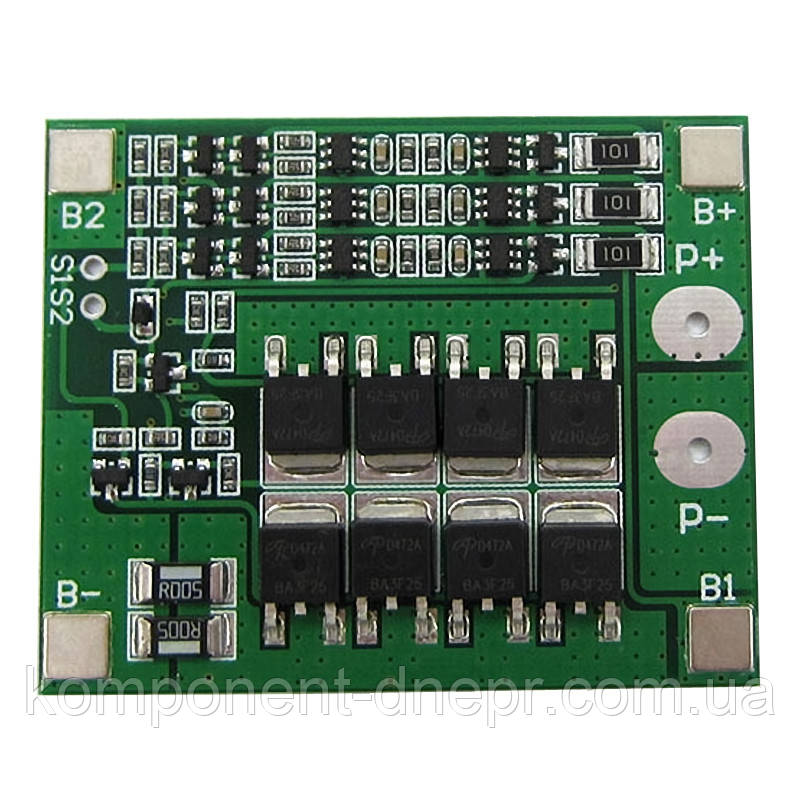

BMS HX-3S-FL25A-А (Battery Management System) — це система керування акумуляторами, яка призначена для контролю процесу заряджання та розряду літій-іонних акумуляторів типу 18650, а також моніторингу їхнього стану.
До основних захисних функцій системи належать: захист від перенапруги в процесі заряджання, короткого замикання, перезаряджання та розряджання акумулятора.
Модуль захисту має функцію балансування, яка полягає в забезпеченні рівномірного заряду акумуляторів. Балансування працює постійно й незалежно від схеми захисту. Для забезпечення правильної роботи балансування необхідно використовувати акумулятори однакової ємності та якості. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4.2~4.35 В, а розряду у разі зниження напруги до 2.7 ~ 3.0 В. Використання цього модуля дає змогу запобігти передчасному зношенню акумуляторів, забезпечити їх правильне й безпечне функціонування.
Через невисоку вартість і вбудований балансир плату захисту можна вбудовувати прямо в батарейний блок електроінструменту. Функцій зарядного пристрою плата не має.
Шунт зібраний із двох SMD-резисторів по 5 мОм у паралельність (сумарно 2,5 мОм).
Як ключі використані польові транзистори AOD514, що входять по 4 в паралельність.
Балансування зібране на базі мікросхеми HY2213-BB3A, номінальна напруга балансування 4,20V
Струм балансування фіксований 42 мА (4,20V/100Ом=42 мА), цього цілком досить для акумуляторів не особливо високої ємності.
Балансування працює постійно й незалежно від схеми захисту. Поки напруга на будь-якому з акумуляторів перевищує 4,20V, до нього під'єднується навантажувальний опір 100 Ом доти, поки він не розрядиться до 4,20V.
На p-n-p транзисторів Q1-Q6 зібраний перетворювач рівнів і сумітор сигналів з HY2210
На n-p-n транзисторів Q7-Q9 зібрана логіка керування силовими ключами
Q7 відмикається під час перерозряджання будь-якого акумулятора до напруги нижче ніж 2.40 В, відновлення відбувається за напруги понад 3.0 В (після зняття навантаження або під'єднання до зарядки).
Q8 забезпечує затискання захисту після його спрацьовування до моменту повного знімання навантаження. Одночасно, на ньому організований швидкодійний захист у разі короткого замикання навантаження, коли струм підіймається понад 100 А.
Q9 відмикається у разі перезаряджання будь-якого акумулятора до напруги понад 4.28 В, відновлення відбувається під навантаженням за напруги нижче 4.08 В. Водночас силові ключі не перешкоджають протіканню розрядного струму.
S1 і S2 — контрольні точки, до термозахисту ставлення не мають. Крім того, замикати їх між собою не можна.
На S1 з'являється сигнал у разі перерозряджання будь-якого елемента.
На S2 з'являється сигнал у разі перезарядження будь-якого елемента, а також після спрацьовування струмового захисту.
Струм споживання, не більш ніж 8 мкА.
Для усунення проблеми просто необхідно збільшити час спрацьовування захисту, щоб акумулятори встигли відновити напругу після пуску. Для цього досить додати конденсатор місткістю 0,47uF для збільшення часу спрацьовування захисту до 0,3 сек.
Доработки зрештою
1. Доданий резистор база-емітер для швидкого відновлення після спрацювання захисту.
Без нього, автовідновлення захисту після зняття навантаження працює вкрай нестабільно, тому що найменші наводи на базу транзистора заважають скидання захисту і "підвішує" контролер. Відповідний номінал резистора 1-3МОм. Цей резистор добре лягає на висновки база-емітер транзистори.
2. Доданий конденсатор 0.47 мкф для уповільнення спрацьовування захисту від перерозряджання з 25 мс (типове для HY2210) до 300 мс. Для потужніших двигунів може знадобитися ще більше значення місткості.
3. Випаяний непотрібний конденсатор 0,1 мкФ з 2 виведення HY2210 до шунта. У документації на HY2210 він не має.
Зверніть увагу! Ця плата не підходить для переділки шурупокрутів без переділки! Переділка описана нижче. Все, що Ви робите, Ви робите на свій страх і ризик!
Основні атрибути | |
---|---|
Тип | Модуль |
Тип модуля | Комунікаційний |
Стан | Новий |
Матеріал | ABS |
Колір | Зелений |
