Радіоконструктор для паяння К-121 Світловий ефект «Супер Робот»

Цей конструктор дасть змогу зібрати кумедний світловий ефект у формі робота з очима, що пахнуть, руками, вухами та стопами. Простота схеми не викличе труднощів навіть у радіоаматора-початківця. А цікаве оформлення подарує гарний настрій.

Принципова схема представлена на малюнку 1, яка складається з двох мультивібраторів: перший зібраний на транзисторів Q1, Q2, і керує світлодіодами D4, D5 (вуші) і D6, D7 (руки), другий на — транзиссторах Q3, Q4 і керує D8 і D9 (ступі). Світлодіоди D1 і D2 (очі), D3 входять через струму обмежувальні резистори R1, R2 і світяться постійно.

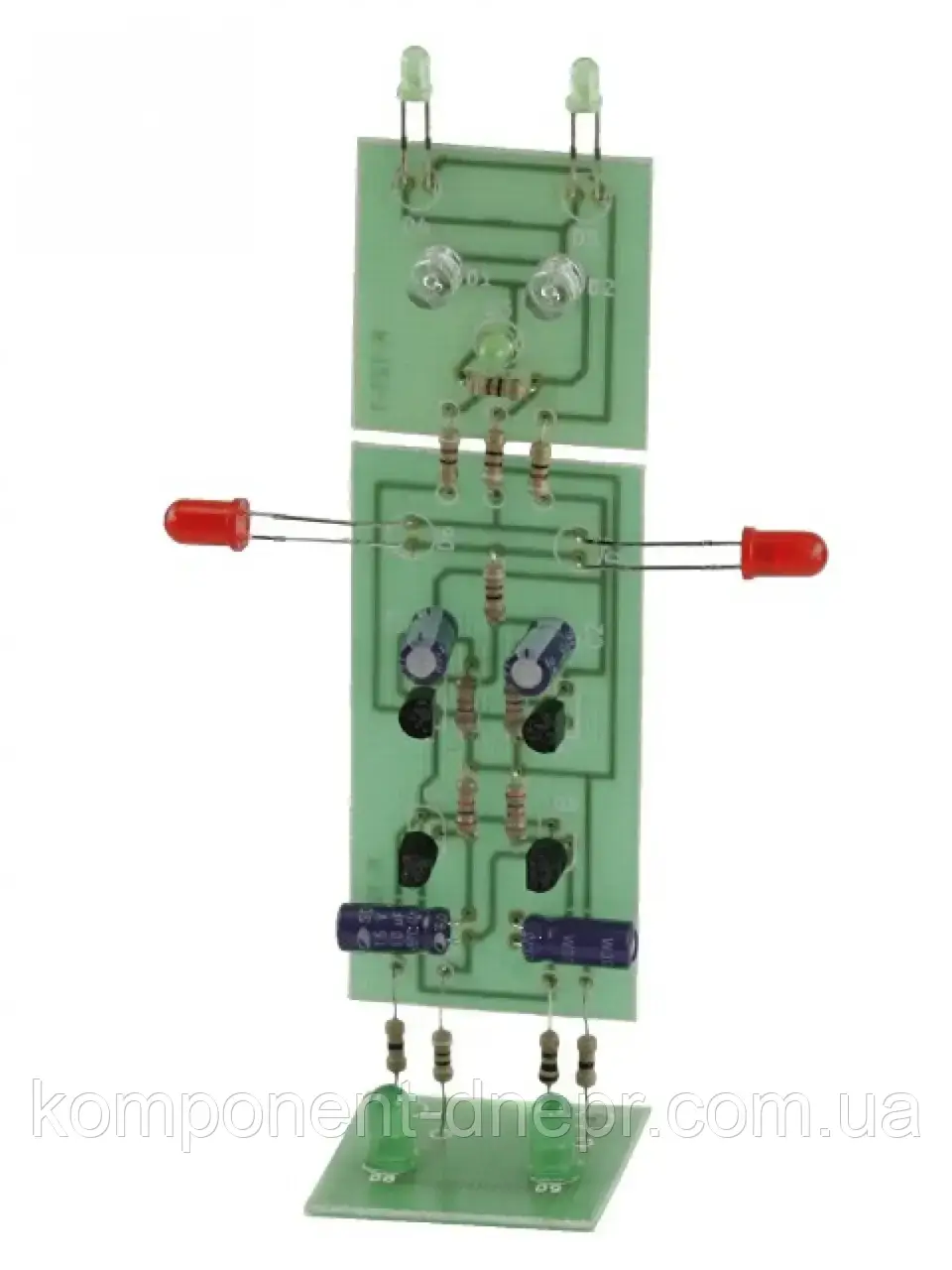

Особливості конструкції: світловий ефект "супер робот" виготовлений на трьох друкованих плат, кожна являє собою: голову, тулуб і стопи, які з'єднуються собою резисторами. Голова являє собою плату, що містить: постійно світні світлодіоди "очі" та "нос", а також моргливі "вуші". На середній платі, яка являє собою тулуб, розташовані елементи схеми, а також світлодіоди, які є руки. Нижня плата являє собою підставку, на якій розміщені клеми живлення і два світлодіоди, що моргають.

У типовій комплектації конструктора, постачається такі світлодіоди:

• D1-D2 синій діаметром 5 мм

• D3-D5 зелений діаметром 3 мм

• D6-D7 червоний діаметром 5 мм

• D8-D9 зелений діаметром 5 мм

Під час складання конструктора необхідно дотримуватися цоколювання транзисторів і мікросхеми, полярності електролітичних конденсаторів, світлодіодів. Правильно зібрана схема налагодження не вимагає.
