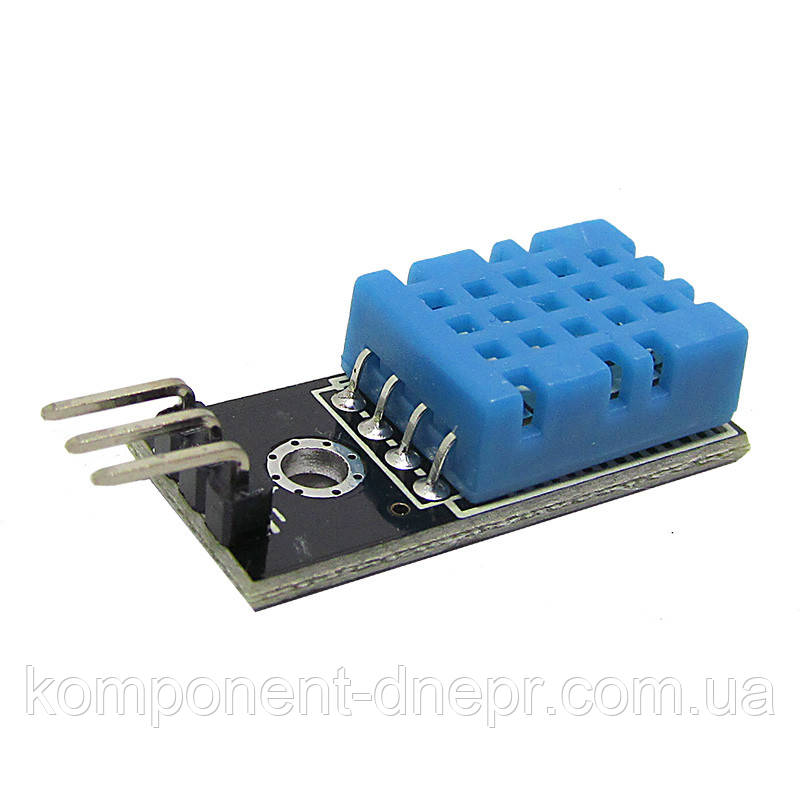

Модуль датчика вологості та температури DHT11

Датчик DHT11 — популярний датчик, який слугує для замірів температури та відносної вологості довкілля. Цей модуль може використовуватися в системі "розумний будинок", у створенні проєктів, пов'язаних із параметрами погоди, або в побутових проєктах. Датчик не має швидкодії та високої точності, але сенсор часто використовують у своїх перших проєктах у середовищі Arduino через його простоту у використанні.

Основою для датчика є: термістор і гігрометр. Крім двох датчиків, у модуль вбудований АЦП у формі мікроконтролера (8-біт), який необхідний для перетворення аналогових значень вологості та температури в цифрові сигнали. Перевагою датчика, порівнюючи з його аналогом DHT22 є його низька вартість.

Датчик під'єднується до плати Arduino або інших мікроконтролерних пристроїв за допомогою 3 виводів (VCC, GND, S). На платі модуля датчика DHT11 вже вбудовані компоненти, які спрощують під'єднання до Arduino. Для під'єднання необхідно подати напругу на вихід VCC від зовнішнього джерела живлення або мікроконтролерного пристрою та під'єднати загальний вихід модуля GND, а для передавання цифрового сигналу під'єднати контакт S к цифровому порту Arduino.

Комплект складається з плати модуля датчика вологості та температури DHT11 і 3 штук дротів (мамамама).

Технічні характеристики датчика:

Напруга живлення, В    3 ... 5,5
Діапазон вимірюваної вологості, %    20 ... 90
Діапазон вимірюваної температури, °C    0 ... 50
Максимальна частота опитування, Гц    1
Споживаний струм, мА    0,5 ... 2,5
Розміри модуля, мм    15,5 x 12 x 5,5
