Радіоконструктор для пайкі стерео еквалайзер 5 пресетів K264

Сфера застосування

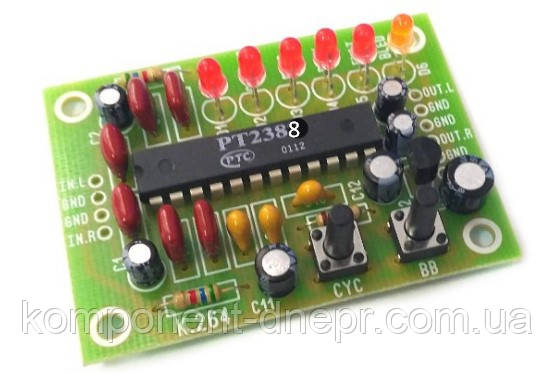

Для комфортного прослуховування звукових фонограм доводиться змінювати тембр звучання на тих чи інших частотах. Це пов'язано з використовуваною акустикою, параметрами приміщення тощо. Для цього можна використовувати представлений еквалайзер K264, що дає змогу вибрати один із попередньо встановлених тембрів звучання й, додатково, увімкнути посилення басів (bass boost).bass boost). «Серцем» цього пристрою є спеціалізована мікросхема PT2388, що постає собою стерео еквалайзер на 5 пресетів. Керування відбувається за допомогою двох кнопок. Кнопка : BB: під час натискання додає баси, про увімкнення цього режиму сигналізує світіння світлодіод: BLED:. А кнопка :С@С: циклічно перемикає тембр звуку відповідно до попередньо встановлених параметрів еквалайзера, індукованих світлодіодів. :jazz:, :classic:, :pops:, :rock:, :flat).:.

Технічні характеристики

Напруга живлення, В...................................................................12...15

Ток потребления, мА...................................................................10

Вхідна напруга, В........................................................................0,7

Діапазон вхідних частот, Гц............................................................. 20...20000

Правильно зібраний пристрій налаштовується не потребує. У модулі застосовані мініатюрні конденсатори, що дає змогу використовувати цей набір для встановлення в корпус, у якому треба зробити кілька отворів для кнопок керування й 5 отворів під світлодіоди
