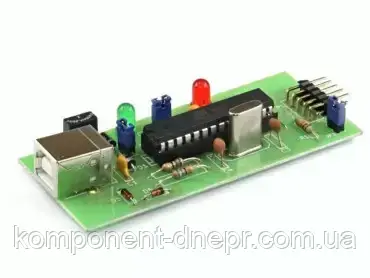

Радіоконструктор RadioKit M119 (програматор для Atmel USBasp сумісний) готовый модуль

M119 Atmel AVR програматор

Цей програматор призначений для внутрішньосхемного програмування Atmel AVR мікроконтролерів. Під'єднується до USB порту персонального комп'ютера, має можливість подавання живлення на програмований пристрій, вибору частоти програмування, працездатний під керуванням операційних систем Linux, Mac OS X і Windows.

Технічні характеристики:

Напруга живлення: 5 В

Струм споживання: 25 мА

Швидкість програмування: 750 кГц

Пристрій є аналогом програматора USBasp [1], може бути зібраний із використанням мікроконтролерів ATmegaga8/ATmega48 і не вимагає додаткових контролерів USB-шини.

Для здійснення можливості вибору частоти програмування, передбачена перемичка JP1, замкнуташи яку, частоту ISP порту можна знизити з 375 кГц до 8 кГц. Це необхідно під час програмування мікроконтролерів, тактова частота яких менш ніж 1,5 МГц. Перемичка JP3 призначена для подавання живлення на програмований пристрій. Для захисту USB-порту від перевантаження або короткого замикання застосований швидкодійний запобіжник F1, з струмом спрацьовування 250 мА. Розомкнувши перемичку JP2, можна знизити напругу живлення програматора від 5 В до 3,3-3,6 В, це може бути необхідно під час програмування пристроїв із напругою живлення 3,3 В [2]. Для індикації режиму роботи пристрою призначені світлодіоди D3 і D4: D3 індикує подавання живлення на пристрій, а D4 — читання/запису програмованого мікроконтролера. Причому напруга на D4 подається трохи раніше початку процесу читання/записування, що може використовуватися як сигнал для увімкнення додаткових буферів із трьома станами для перетворення рівнів сигналів.

Програмне забезпечення Програматор підтримує таке ПЗ: 1. AVRDUDE, починаючи з версії 5.2 (Рекомендується) http://savannah.nongnu.org/projects/avrude/2. BASCOM-AVR, починаючи з версіїчерв.6; http://www.mcselec.com/ 3. Khazama AVR Programmer; http://khazama.com/project/programmer/ 4. eXtreme Burner — AVR; http://extremeelectronics.co.in/avr-tutorials/gui- software-for-usbasp-based-usb-avr-prrogrammers/ Для підтримки середовищем AVR Studio 4, програма може бути зроблена STK500 сумісним. Для цього, його необхідно запрограмувати альтернативною програмою, яка може бути знайдена на сайті http://www.obdev.at/products/vusb/avrdoper.html Список підтримуваних мікроконтролерів: AT90S2313, AT90S2323, AT90S2343, AT90S4422, AT90S4434, AT90S8515, AT90S8535; ATTINY13, ATTINY15, ATTINY2313, ATTINY24,ATTINY25, ATTINY26, ATTINY261, ATTINY28, ATTINY44, ATTINY45, ATTINY61, ATTINY84, ATTINY84, ATTINY85, ATTINY861; ATMEGA103, ATMEGA128, ATMEGA1280, ATMEGA1281, ATMEGA16, ATMEGA161, ATMEGA162, ATMEGA163, ATMEGA164, ATMEGA169, ATMEGA32, ATMEGA324, ATMEGA325, ATMEGA3250, ATMEGA329x ATMEGA48, ATMEGA64, ATMEGA640, ATMEGA644, ATMEGA645, ATMEGA6450, ATMEGA649x, ATMEGA8, ATMEGA8515, ATMEGA8535, ATMEGA88; (Список може змінюватися, залежно від застосовуваного ПЗ) Примітки: 1. Опис, схема, драйвер, скомірілована програма для мікроконтролерів ATmega48/ATmega8 і її вихідний код можуть бути знайдені на сайті http://www.fischl.de/usbasp/96://easyelectronics.ru/usb-programmator-avr-usbasp. Тільки для ATmega48. ATmega8 не підтримує напругу живлення нижче 4,5 В
