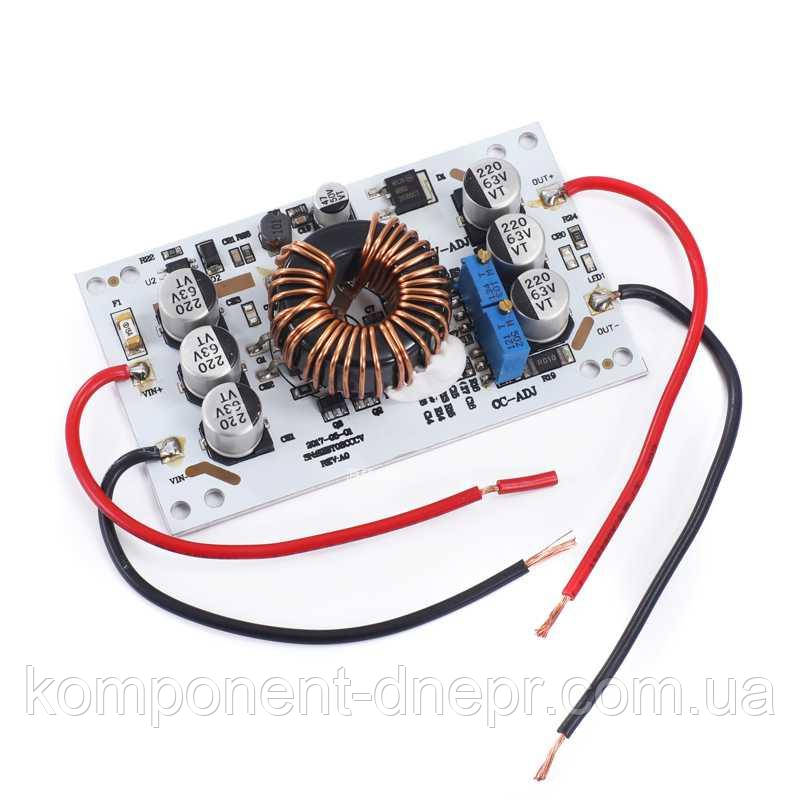

Модуль 600W підвищувальний перетворювач з обмежувачем струму Uin 10-60V, Uout 12-60V 10 А

Цей модуль являє собою потужний і надійний, що підвищує перетворювач із регулюванням струму та напруги. Конвертер призначений для зміни вихідної напруги в діапазоні від 12 до 60 В. Перетворювач призначений для під'єднання потужного навантаження. Регулювання струму навантаження дає змогу використовувати його як зарядний пристрій для різних електричних приладів. Також модуль можна застосовувати як блок живлення з великою вихідною напругою постійного струму тощо. Плата модуля змонтована на алюмінієвій підкладці, яка забезпечує якісний теплообмін із довкіллям або додатковим радіатором. На платі модуля є 6 високоякісних електролітичних конденсаторів для згладжування пульсацій напруги.

Характеристики

• Вхідна напруга: 10 -60 В;
• Вихідна напруга: 12 - 60 В, регульована за допомогою потенціометра, завжди більше вхідного;
• Максимальний вхідний струм: 10 А;
• Максимальний вихідний струм: 10 А (у разі струму понад 6 А потрібне примусове охолодження);
• Частота перетворення: 150 кГц;
• Коефіцієнт корисної дії: 92 - 96%;
• Габаритні розміри: 85 x 52 x 22 мм.

Розрахунок струму навантаження
Наприклад, ваше навантаження вимагає напруги 24 В і споживає струм 3 А. Потужність навантаження становить 24 x 3 = 72 Вт. Ви плануєте живити це навантаження від акумулятора напругою 12 В. У цьому разі ви можете розрахувати струм акумулятора (він же буде вхідним для перетворювача) за формулою: 72 Вт / 12 В / 0.92 (ККД) = 6.52 А. З цього можна зробити такий висновок: для цього перетворювача вхідний струм допустимо та не перевищує 10 А.
