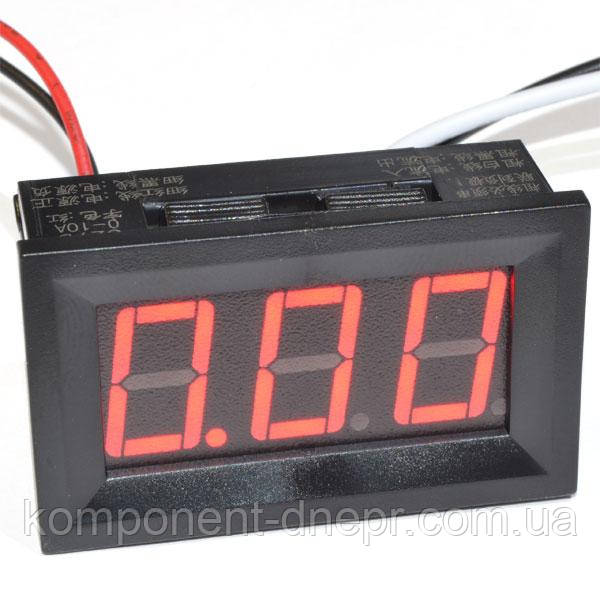

Амперметр цифровий 0-9,99A вбудований КРАСНИЙ

Цифровий амперметр — пристрій, який призначений для вимірювання сили постійного струму. Особливостями цього амперметра є малогабаритний розмір, який дає змогу вбудувати амперметр у панель когось приладу та широкий діапазон напруги живлення. Вимірювач можна застосовувати для вимірювання сили струму різних навантажень тощо. Також пристрій добре підійде для невеликого блока живлення, який потребує зображення значення поточної сили струму.

Візуалізує поточні значення постійного струму яскравий семисегментний індикатор із червоною підсвіткою.

Особливістю цього амперметра є вбудований шунт, завдяки якому не потрібно встановлювати зовнішній шунт для вимірювання сили струму. Діапазон вимірювання сили струму становить від 0 до 9,99 А. Похибка вимірювання амперметра становить 1%. У разі перевищення значення 10 А постійного струму, пристрій вийде з ладу.

На платі амперметра розміщено 2 роз'єми для під'єднання джерела живлення та навантаження. Від цих роз'ємів виведені 4 дроти. Призначення виводів:


VCC (червоний дріт):	напруга живлення амперметра 4,5-28 В
GND (чорний дріт):	«земля»
I+ (білий дріт):	вимірювання сили струму навантаження 0-9999 А
I- (чорний дріт):	загальний дріт навантаження

Цифровий амперметр має 2 способи під'єднання:

• Якщо напруга джерела живлення навантаження міститься в діапазоні від 4,5 до 28 В і має загальний дріт із вимірювачем, то прилад можна під'єднати до його живлення.
• Якщо напруга джерела живлення, під'єднаного до навантаження, вища за 28 В, тоді для живлення пристрою необхідно використовувати зовнішнє джерело живлення напругою від 4,5 до 28 В.

Живиться пристрій від зовнішнього джерела живлення. Діапазон напруги живлення становить

від 4,5 до 28 В.

Під час під'єднання живлення необхідно дотримуватися полярності

Технічні характеристики модуля:

• напруги живлення — 4,5......28, В

Діапазон вимірювання сили струму, А

0 ... 9,99

Частота оновлення, мс/раз	500
Точність вимірювання, %	±1
Робоча температура, °C	-10 ... +60
Розміри модуля, мм	48 x 29 x 36

•
•
