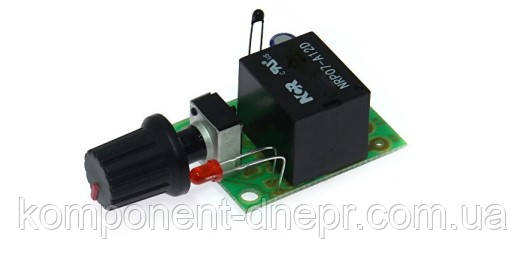

Радіоконструктор М223.1 Терморегулятор (нагрівання) — модуль

Сфера застосування

Терморегулятор можна застосувати для підтримки заданої температури в приміщенні, що нагрівається за допомогою електрообогрівача потужністю не більш ніж 2,2 кВт. Як регулятор температури теплих підлог. Для підтримки температури води в баку нагрівним за допомогою ТЕНа.

Опис

Терморегулятор дає змогу підтримувати задану температуру в інтервалі від 0°до 100 °C. Схема працює на нагрівання. Як датчик температури використовується термістор. Напруга з дільник R1R2, що змінюється залежно від температури, надходить на перший вхід компатора U1. Зразкова напруга зі змінного резистора R3 (виставлена оператором залежно від потрібної температури) надходить на другий вхід компатора. Мікросхема U1 порівнює ці дві напруги на своїх входах і видає сигнал керування на транзистору Q1, який так само через реле комутує навантаження.

Світлодіод D1 сигналізує про увімкнення нагрівача.

Живити пристрій треба від стабілізованого джерела напругою 12 вольтів. Технічні характеристики

➔ Робоча температура: 0°С....+100°C;

➔ Струм комутації: 10 А;

➔ Максимальне навантаження:2200Вт;

➔ Напруга живлення: 12 В;

➔ Споживаний струм:35мА;
