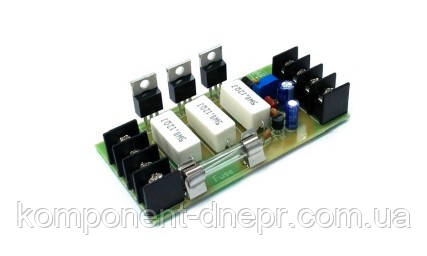

Стабілізатор напруги регульований 5-27VDC/20A M212.2 готовий модуль
В наявностіСтабілізатор напруги регульований 5-27VDC/20A M212.2 готовий модуль
250 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Сфера застосування В радіолюбській практиці часто необхідне джерело живлення, що має простоту вироблення, малі габарити та високу навантаження. Цей набір дасть змогу зібрати регульований стабілізатор напруги із широким діапазоном вихідної напруги (5...27 В) і вихідним струмом до 20 А

Технічні характеристики

Вхідна напруга хв, В.........................8...

Вхідна напруга макс, В...........................30...

Вихідна напруга, В.............5...27

Вихідний струм, А..................................до 20

Габаритні розміри, мм......90х46х24

Рекомендації щодо складання пристрою Транзистори T1-T3 необхідно встановити на радіатор рівномірно по всій його площі. Розміри радіатора розраховуються з огляду на максимальну потужність, що розсіюється на транзисторів, яка не має перевищувати 150 Вт. Pq = (Uвх-Uвих)*Iнагр де: Pq — потужність транзизора, що розсіюється; Uвх, Uвих — вхідна та вихідна напруга відповідно; Iнаг — струм навантаження. Площа радіатора вважається з розрахунку 20 см2 розсіюваної потужності на 1 ватів. Товщина основи радіатора має бути не менш ніж 5 мм. У разі використання пристрою на максимальних навантаженнях на радіатор необхідно встановити вентилятор для примусового обдування. Для нормального функціонування пристрою напруга на вході має бути більше напруги на виході не менш ніж на 3 вольти. Силові доріжки на друкованій платі необхідно посилити нанесенням припою.



Основні атрибути
ТипНабір для складання
Тип модуляСиловий
СтанНовий
