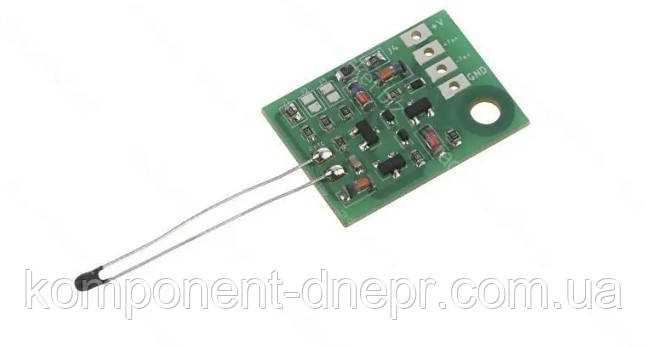

Пороговий термоконтролер для кулера 12-24В M261.1 Модуль

35 ₴

Мінімальна сума замовлення на сайті — 200 грн

  • Немає в наявності
+380 (68) 558-60-13
  • +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
Пороговий термоконтролер для кулера 12-24В M261.1 Модуль
Немає в наявностіПороговий термоконтролер для кулера 12-24В M261.1 Модуль
35 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Опис безліч електронних пристроїв, працюють в умовах, коли вентилятор обертається в холосту, і створюють водночас постійний, дратівливий шум, прискорюючи знос вентиляторів. Функція цього термоконтролера — зменшити шум від вентиляторів, що постійно працюють, зупиняючи їх, до моменту, поки температура не перевищить заданий поріг. Модуль можна використовувати в системних блоках комп'ютерів, у блоках живлення й будь-яких інших радіоелектронових пристроях, де використовується охолодження за допомогою вентиляторів. Пропонований термоконтролер працює з вентиляторами 12 В або 24 В, у режимі старт-стоп, з гістерезисом 2-5 °C.

Технічні характеристики

➔ Номінальна напруга живлення постійного струму, В... 12 або 24

➔ Допуск живильної напруги,+/-%...................................................... 5

➔ Максимальний струм навантаження під'єднуваних вентилятора (ов), mA... 700

➔ Максимальний струм споживання схеми в допороговому стані,

➔ під час живлення від джерела 12 В, не більш ніж, mA........................ 14

➔ Кількість попередньо встановлених порогів температур........................ 4

➔ Значення вибираних порогів спрацьовування, °C......... 50; 55; 60; 70;

➔ Точність спрацьовування, щодо обраного порога, +/-%...... 5

➔ Гістерезис старт-стопа вентиляторів, °C................................................. 2-5

➔ Режим роботи терморегулятора.......................................... старт/стоп

. ➔ Температурний діапазон роботи пристрою, °C..................... -30..+85

➔ Габаритні розміри Д·Ш*В, не більш ніж, мм........................... 24*17*4.

Увага Під час живлення пристрою від джерела напруги 12 або 24 вольти використовувати ТІЛЬКИ вентилятори, на відповідну напругу 12 або 24 вольти! Забороняється використовувати вентилятор (і) із сумарним струмом споживання, що перевищує 700mA! Під час встановлення модуля треба стежити, щоб висновки провідників у отворах плати не закоротилися на металеву основу, на яку кріпитиметься плата. Використовуйте ізолятор або припаюйте провідники поверхнево. Опис роботи Термоконтролер працює за принципом тригерного пристрою з гістерезисом. Гістерезис температур увімкнення-вимкнення вентилятора встановлений за замовчуванням 2-5 °C. Якщо виміряна температура вище заданого порога, попередньо встановленого за допомогою джамперів J1-J3, тоді керівний транзисстор Q3 лавоподібно переходить у відкритий стан, і вся напруга живлення додається до вентилятора — вентилятор працює на максимальних обертах. Якщо температура опускається нижче порога спрацьовування, на величину гістерезису 2-5 °C, тоді керівний транзисстор Q3 закривається яскраво-червоно, і вентилятор зупиняється, зменшуючи шум, повністю. Термоконтролер може працювати від джерела живлення постійного струму напругою 12 або 24 вольти. Для вибору напруги роботи слугує джампер J4. Під час замикання J4 (пайкою) пристрій готовий до роботи від джерела 12 В. Якщо джампер J4 не закорочений, то від 24 В. Стандартно встановлено робочу напругу 12 вольтів. До модуля передбачено під'єднання кількох вентиляторів, на сумарний струм споживання, що не перевищує 700mA! Пристрій налаштований на один із порог, встановлених виробником. Поріг вибирається замиканням (пайкою) одного з джамперів J1-J3 або комбінацією їх. Закорчування J1 відповідає порогу 50 °C, j2 — 55 °C, j3 — 60 °C. Комбінація J1+J2 встановлює поріг — 70 °C. Інші комбінації J1-J3 — можливі, але не гарантовані вказаний гістерерізис. Температура спрацьовування не має перевищувати 85 °C!! Стандартно температура спрацьовування виставлена на рівні 50 °C. У платі передбачений отвір для кріплення модуля, ø3.2 мм. Терморегулятор можна прикріпити до активного елементу або його радіатора для точнішого спрацьовування термоконтролера



Основні атрибути
Країна виробникКитай
СтанНовий
ТипМодуль
Тип модуляКомунікаційний
КолірЗелений
МатеріалABS
