Індикатор заряду Li-Io акумуляторів 4S

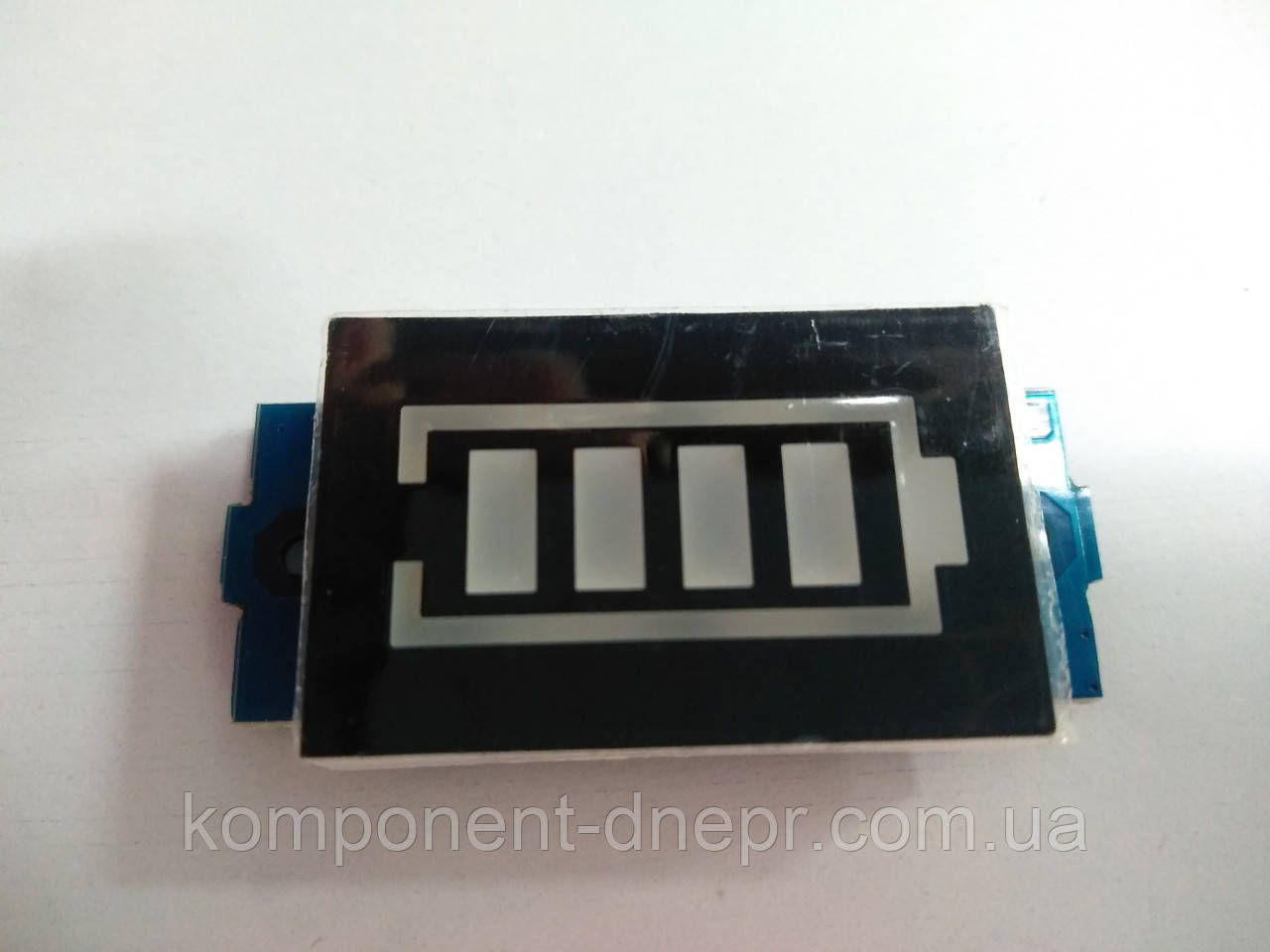

Індикатор рівня заряду батареї 4S Li-ion, 18650, 13.2-16.8В

Індикатор рівня заряду Li-ion батареї 18650 4S 13.2-16.8В. Цей модуль буде в реальному часі показувати рівень заряду Вашого акумулятора. Але якщо Ви хочете періодично дивитися стан рівня заряду, під'єднайте до ланцюга — кнопки. Якщо використовувати кнопку без фіксації, тоді тільки під час натискання та утримання можна буде побачити заряд.

Під'єднання:
На платі є два контакти живлення з написами мінус (-) і плюс (+)
Під'єднайте їх до акумулятора, використовуючи з'єднувальні дроти.

Режими роботи:
Коли напруга батареї перевищує N * 3,3 В, буде відбиватися одна смужка індикатора
Коли напруга батареї перевищує N* 3,5 В, будуть відбиватися дві смужки індикатора
Коли напруга батареї перевищує N* 3,7 В, будуть відбиватися три смужки індикатора
Коли напруга батареї перевищує N*3,9 В, будуть відбиватися чотири смужки індикатора
Коли напруга акумулятора менша, ніж N * 3,3 В, дисплей із 4 смужок індикатора буде вимкнений, отже, акумулятор необхідно зарядити.
(примітка: N = кількості комірок  = 1)

Розмір модуля: 45 мм x 20 мм х 7 мм, екран 31 мм х 20 мм.
Колір світіння: червоний контур, синя індикація.

Комплектація:
1 x Індикатор рівня заряду батареї 18650 4

Характеристики:

Кількість комірок, напруга: 1s-16,8V

Розмір модуля  (ДШВ): 45х20х7мм

Розмір індикатора: 31х20мм

Рівні зображення заряду: 25%, 50%, 75%, 100%

Колір світіння: червоний контур, сині сегменти

Також випускається універсальний модуль на 1-8 банок.  Там перед під'єднанням потрібно запаяти перемичку на потрібну позицію, відповідно до кількості використовуваних в акумуляторі комірок.
