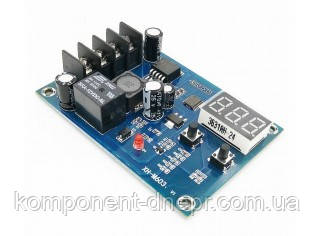

Контролер заряду акумуляторів 12-24 V з індикатором XH-M603
170 ₴
Мінімальна сума замовлення на сайті — 200 грн
- В наявності
+380 (68) 558-60-13
- +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Опис
Характеристики
Інформація для замовлення
XH-M603 являє собою програмований контролер керування зарядом
акумулятора, який містить реле у разі зниження напруги до заданого нижнього
рівня та вимикає у разі досягнення верхнього порога.
Загальна характеристика:
На платі пристрою розташований семисегментний індикатор, який візуалізує
напруга. Точність показу напруги постійного струму становить 0,1 В. Також
під індикатором розташовані 2 кнопки, за допомогою яких можна виставляти порогові
значення контролера заряду:
Під'єднання пристрою:
Під'єднуються джерело живлення й акумулятор до пристрою за допомогою клемника.
Призначення виводів клемника:
Настроювання параметрів контролера:
Пристрій має 2 пороги — вмикання і вимикання. Встановлюються порогові значення
напруги в такий спосіб:
• Для того, щоб встановити напругу увімкнення, необхідно розово натиснути на
кнопку UP, а потім утримувати її впродовж декількох секунд, поки дисплей не
почне блимати. Після зміни інтерфейсу дисплея можна змінювати порожеве
значення увімкнення, натискаючи кнопки UP і DOWN. Для того, щоб вийти з меню
настроювання потрібно не взаємодіяти з пристроєм кілька секунд (пока-індикатор
перестане блимати).
• Напруга вимкнення встановлюється за допомогою кнопки DOWN. Для встановлення
значення напруги необхідно натиснути кнопку DOWN і утримувати до моменту,
коли індикатор почне блимати. Потім можна змінювати поріг спрацьовування за допомогою
2 управлювальні кнопок (UP і DOWN). Щоб вийти з меню налаштування
потрібно не взаємодіяти з пристроєм кілька секунд (пока індикатор перестане
блимати).
Скидання:
Якщо пристрій працює неправильно, необхідно скинути його параметри:
• Потрібно подати живлення на пристрій і одночасно затиснути кнопки UP і DOWN, і
утримувати їх поки на індикаторі не з'явиться напис «888», який сигналізує
про успішне скидання налаштувань.
Живлення пристрою:
Живиться пристрій від під'єднаного акумулятора. Діапазон вхідної напруги
контролер заряду становить від 12 до 30 В. Сигналізує про подавання живлення червоний
светодиод. Зверніть увагу, що модуль є не зарядним пристроєм, а
контролером, який під'єднує та вимикає зарядний пристрій до акумулятора
Технічні характеристики XH-M603:
Напруга живлення, В 12... 30
Точність відбиття, В 0,1
Точність керування, В 0,1
Допустима напруга, В ±1
Максимальне значення напруги вимкнення, В 120
Мінімальне значення напруги увімкнення, В 0
Розміри пристрою, мм 82 х 58 х 18
акумулятора, який містить реле у разі зниження напруги до заданого нижнього
рівня та вимикає у разі досягнення верхнього порога.
Загальна характеристика:
На платі пристрою розташований семисегментний індикатор, який візуалізує
напруга. Точність показу напруги постійного струму становить 0,1 В. Також
під індикатором розташовані 2 кнопки, за допомогою яких можна виставляти порогові
значення контролера заряду:
UP (ліворуч): DOWN (справа): |
збільшує значення зменшує значення |
Під'єднуються джерело живлення й акумулятор до пристрою за допомогою клемника.
Призначення виводів клемника:
IN +: IN —: BAT+: BAT -: |
Позитивна клема зарядного пристрою Негативна клема зарядного пристрою Позитивна клема акумулятора Негативна клема акумулятора |
Пристрій має 2 пороги — вмикання і вимикання. Встановлюються порогові значення
напруги в такий спосіб:
• Для того, щоб встановити напругу увімкнення, необхідно розово натиснути на
кнопку UP, а потім утримувати її впродовж декількох секунд, поки дисплей не
почне блимати. Після зміни інтерфейсу дисплея можна змінювати порожеве
значення увімкнення, натискаючи кнопки UP і DOWN. Для того, щоб вийти з меню
настроювання потрібно не взаємодіяти з пристроєм кілька секунд (пока-індикатор
перестане блимати).
• Напруга вимкнення встановлюється за допомогою кнопки DOWN. Для встановлення
значення напруги необхідно натиснути кнопку DOWN і утримувати до моменту,
коли індикатор почне блимати. Потім можна змінювати поріг спрацьовування за допомогою
2 управлювальні кнопок (UP і DOWN). Щоб вийти з меню налаштування
потрібно не взаємодіяти з пристроєм кілька секунд (пока індикатор перестане
блимати).
Скидання:
Якщо пристрій працює неправильно, необхідно скинути його параметри:
• Потрібно подати живлення на пристрій і одночасно затиснути кнопки UP і DOWN, і
утримувати їх поки на індикаторі не з'явиться напис «888», який сигналізує
про успішне скидання налаштувань.
Живлення пристрою:
Живиться пристрій від під'єднаного акумулятора. Діапазон вхідної напруги
контролер заряду становить від 12 до 30 В. Сигналізує про подавання живлення червоний
светодиод. Зверніть увагу, що модуль є не зарядним пристроєм, а
контролером, який під'єднує та вимикає зарядний пристрій до акумулятора
Технічні характеристики XH-M603:
Напруга живлення, В 12... 30
Точність відбиття, В 0,1
Точність керування, В 0,1
Допустима напруга, В ±1
Максимальне значення напруги вимкнення, В 120
Мінімальне значення напруги увімкнення, В 0
Розміри пристрою, мм 82 х 58 х 18
Основні атрибути | |
---|---|
Матеріал | ABS |
Стан | Новий |
Тип | Модуль |
Тип модуля | Відображення графічної інформації |
- Ціна: 170 ₴
