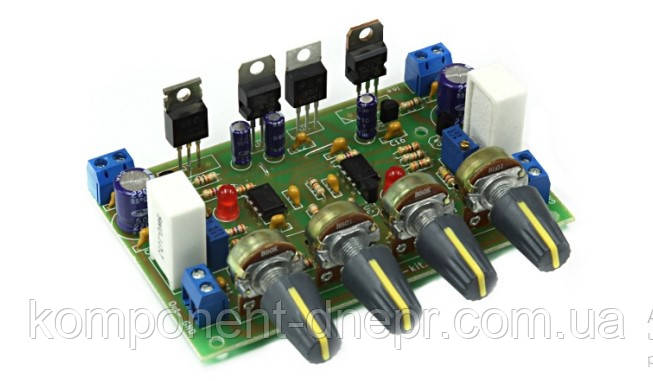

Радіоструктор готовий модуль М234 (Двуполярне лабораторне джерело живлення з регульованим захистом за струмом)

300 ₴

  • В наявності
+380 (68) 558-60-13
  • +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Радіоструктор готовий модуль М234 (Двуполярне лабораторне джерело живлення з регульованим захистом за струмом)
В наявностіРадіоструктор готовий модуль М234 (Двуполярне лабораторне джерело живлення з регульованим захистом за струмом)
300 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Цей конструктор (К-234), або модуль (М-234), дає змогу зібрати лабораторний блок живлення з можливістю регулювання вихідної напруги (0...30 В), обмеження струму навантаження (0...2 А) й індикацією режиму обмеження струму за допомогою світлодіода червоного кольору.

Технічні характеристики

➔ Вхідна напруга, В 14...35;

➔ Вихідна напруга, В 0...30;

➔ Струм навантаження, А 0...2;

➔ Нестабільність вихідної напруги, % 1;

➔ Кількість незалежних каналів 2.

Робота схеми Схема стабілізації позитивної напруги зібрана на компаторі U4В. Порівнюючи вихідну напругу, поділену на ділнику R25 R26, з опорним, сформованим стабілізатором U8 і потенціометром RV6, компатор формує вихідне напруга, що керує станом транзизора Q3, який так само керує регулювальним елементом Q4. Обмеження струму здійснюється компатором U4А, який порівнює напругу падіння на шунті R22 з опорною напругою, формованим потенціометром RV3 і стабілізатором U6. У разі перевищення заданого порога U4А формує напругу розголадження, що подається на неінвертувальний вхід U4 В, що в кінцевому підсумку призведе до обмеження вихідної напруги схеми. У режимі обмеження струму засвітиться світлодіод D2.Схема регулювання негативної напруги та струму працює аналогічно. Регулювання вихідної напруги здійснюється потенціометром RV4, а струму — RV1. Наладу схеми для позитивної гілки: ручку потенціометра RV3 викрутити ліворуч до упору, змінювати стан потенціометра RV5 доти, поки не загориться світлодіод D2. Для негативної гілки виконати ті ж операції з RV1 і RV2, стежачи за станом D1.

Примітки: - Потужність постійних резисторів 0,25 Вт.

- У разі під'єднання провідників, що живлять, земляний провідник під'єднати до обох клем P1, P2

. - Рекомендується під'єднувати пристрій до джерела напруги провідниками завдовжки не більш ніж 10 см.

УВАГА! Транзистори Q2 і Q4 необхідно встановити кожен на радіатор із площею поверхні не менш ніж 300 см2 кожен, або на загальний, площею не менш ніж 600 см2, із застосуванням діелектричних термопровідних підкладок. U1,U2 ставити на тепловідвід не потрібно. Якщо захочете поставити — обов'язково ізолюйте їх від радіатора термопровідною прокладкою.



Основні атрибути
ВиробникRadio
СтанНовий
ТипНабір для складання
Тип модуляКомунікаційний
КолірЗелений
  • Ціна: 300 ₴
