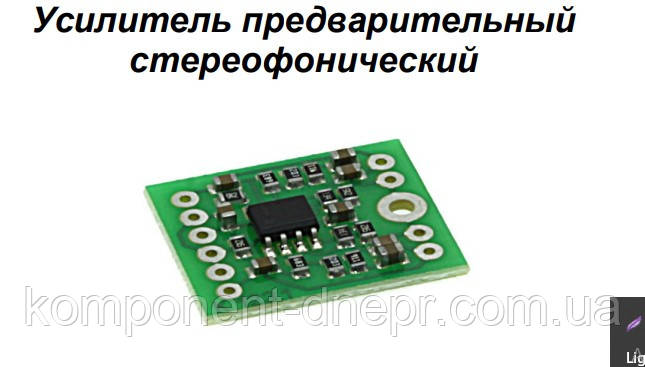

Підсилювач попередній стереофонічний M123.1 модуль
35 ₴
Мінімальна сума замовлення на сайті — 250 грн
- В наявності
- +380 (66) 397-64-75
- +380 (66) 397-64-75
Технічна Специфікація
Сфера застосування
Цей конструктор можна використовувати з динамічними або електретними мікрофонами, п'єзокерамічними або магнітними звукознімачами, як лінійний передпідсилювач. Вхідний сигнал подається на клеми IN1,IN2. Посилюється сигнал мікросхемою U1. Коефіцієнт посилення визначається елементами R3,R7, R9,С3 для першого каналу, R4, R8, R10,C4 — для другого та дорівнює 75. Якщо елементи R7,R8 видалені з плати коефіцієнт посилення дорівнює 5. Вихідний сигнал знімається з клем OUT1, OUT2. Під час використання підсилювача спільно з електретними мікрофонами гумтори R1 і R2 мають бути на платі. В інших випадках їх можна видалити.
Технічні характеристики
Технічні характеристики
➔ Напруга живлення: 6-15В
➔ Струм споживання: 47 кОм
➔ Коефіцієнт посилення: режим 1 (R7,R8 видалений) ~ 5 режим 2 ~ 75
➔ Смуга робочих частот: 20-20000 Гц
➔ Коефіцієнт нелінійних спотворень: <0,05%
➔ Вхідний опір: 100 кОм
➔ Рекомендований опір навантаження >47 кОм
| Основні атрибути | |
|---|---|
| Стан | Новий |
| Тип | Модуль |
| Тип модуля | Комунікаційний |
| Колір | Зелений |
- Ціна: 35 ₴
