GSM GPRS модуль стільникового зв’язку, дистанційного керування SIM800L

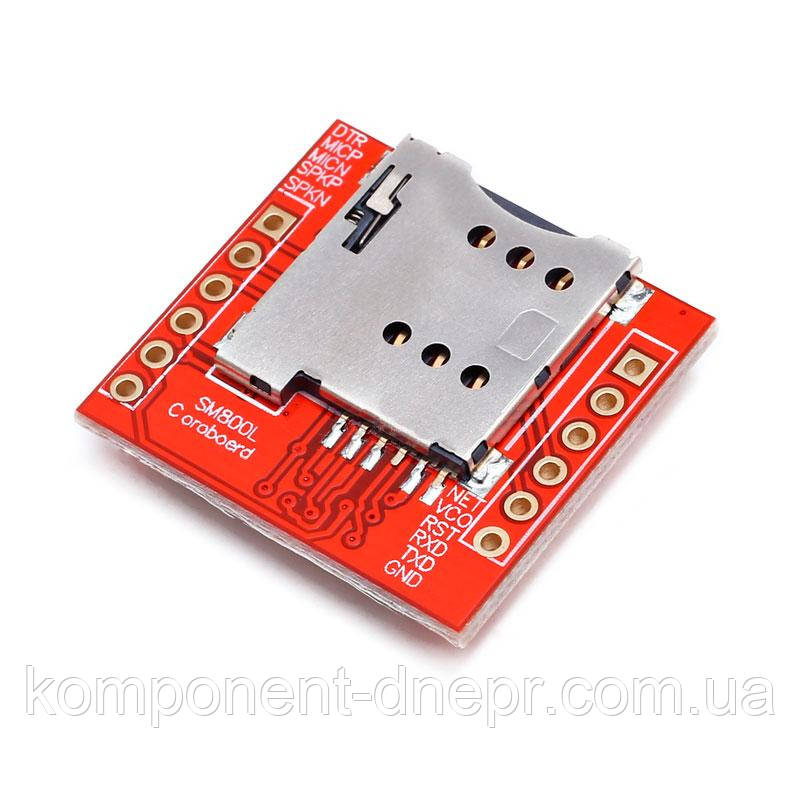

Модуль GSM, GPRS на чипі SIM800L — це мініатюрний GSM-модем розміром усього 23 Х 25 Х 4 мм, який можна використовувати в різних проєктах, як-от безпека дачі або вдома, сигналізація в автомобілі та багато іншого. Цей модуль, за функціоналом, не поступається звичайному стільниковому телефону та з його допомогою можна, надсилати SMS повідомлення, здійснювати або приймати телефонні дзвінки, під'єднуватися до інтернету через GPRS, TCP/IP і багато іншого. А також модуль підтримує чотиридіапазонну мережу GSM/GPRS.

Технічні параметри

• Напруга живлення: 3.7 В ~ 4.4 В
• Споживаний струм у режимі очікування: 0,7 мА
• Піковий струм: 2 А
• Швидкість UART: 1200 – 115200 бод
• Формат SIM карти: microSIM
• Робочий діапазон: EGSM900, DCS1800, GSM850, PCS1900
• Потужність передавання DCS1800, PCS1900: 1 Вт
• Потужність передавання GSM850, EGSM900: 2 Вт
• Режим мережі: 2G
• Габарити: 25 мм х 24 мм х 4 мм

Загальні відомості

В основі модуля лежить чип SIM800L від SimCom. Робоча напруга чипа становить від 3.4 В до 4.4 В, що робить його ідеальним, для прямого живлення від літієвої батареї. Контакти чипа SIM800L виведені з боків модуля, включно з контактами інтерфейсу UART, потрібними для зв'язку з мікроконтролером. Підтримувана швидкість від 1200 до 115200 біт/с з автоматичним визначенням швидкості. Для під'єднання до стільникової мережі потрібна зовнішня антена, яка йде в комплекті з модулем. Так само на платі є роз'єм U.FL, якщо потрібно під'єднати виносну антену. На задній панелі розташоване гніздо для встановлення SIM-карти. Для роботи підійде будь-яка SIM-картка, важливо, щоб вона була активована.

Світлодіодні індикатори стану

У верхньому правому кутку модуля SIM800L розміщений світлодіод, який показує стан стільникової мережі.
Блимає раз на 1 с — Модуль працює, але ще не під'єднався до стільникової мережі.
Блимає раз на 2 с —кінчене вами з'єднання для передавання даних GPRS активно.
Блимає раз на 3 с — Модуль встановив зв'язок із стільниковою мережею й може надсилати/відправляти голосові та SMS-повідомлення.

Розпинування GSM-модуля SIM800L

На модулі SIM800L розташовано 12 контактів, які необхідні для зв'язку з мікроконтролером і під'єднання динаміка та мікрофона. З'єднання:

NET — Виведення для припаювання спіральної антени
VCC — Живлення модуля 3,4 — 4,4 вольта
RST (Reset) — виведення скидання модуля
RxD (Receiver) — Приймання UART
TxD (Transmitter) — Передавання UART
GND — Загальний провід (- живлення)
RING — Виведення індикатора дзвінка
DTR — Виведення активації/деактивації режиму сну
MIC ± — Мікрофонний вхід
SPK ± — Вихід динаміка

Живлення модуля SIM800L

Для стабільної роботи модуля SIM800L необхідне джерело живлення з вихідною напругою 3,4-4 В (в ідеалі 4,1 В) з максимальним робочим струмом 2 А. Як джерело живлення можна використовувати Li-ion акумулятор (1200mAh і вище) або стабілізатор напруги на LM2596.

Пам'ятайте, що під'єднання модуля до 5 В, призведе до його виходу з ладу, також він не працюватиме і від 3.3 В. Для його роботи необхідне зовнішнє джерело живлення, Li-ion акумулятор або знижувальні перетворювачі постійного струму на 4,1 В, 2A.
