Модуль 300W DC-DC понижуючий перетворювач з регулюванням струму і напруги
250 ₴
- В наявності
- +380 (66) 397-64-75
- +380 (66) 397-64-75
Модуль 300W DC-DC понижуючий перетворювач з регулюванням струму і напруги buck step down. Uin-7 ... 32V Uout-0,8 ... 28V, Iout 10 А max
Імпульсний знижувальний перетворювач 300W DC-DC призначений для зміни вихідної напруги. За допомогою цього модуля можна регулювати не тільки вхідну напругу, але й силу струму. Зміна вихідних параметрів знижувального перетворювача відбувається за допомогою багатообертових підстроєних резисторів. Розміри перетворювача досить малі, тому його можна використовувати в малогабаритних пристроях. Застосовувати цей конвертер напруги можна як драйвер потужних світлодіодів, зарядний пристрій акумуляторів із великою ємністю тощо. Замінивши підстроєні резистори на змінні, і додавши вольтметр з амперметром вийде якісний і водночас недорогий лабораторний блок живлення.

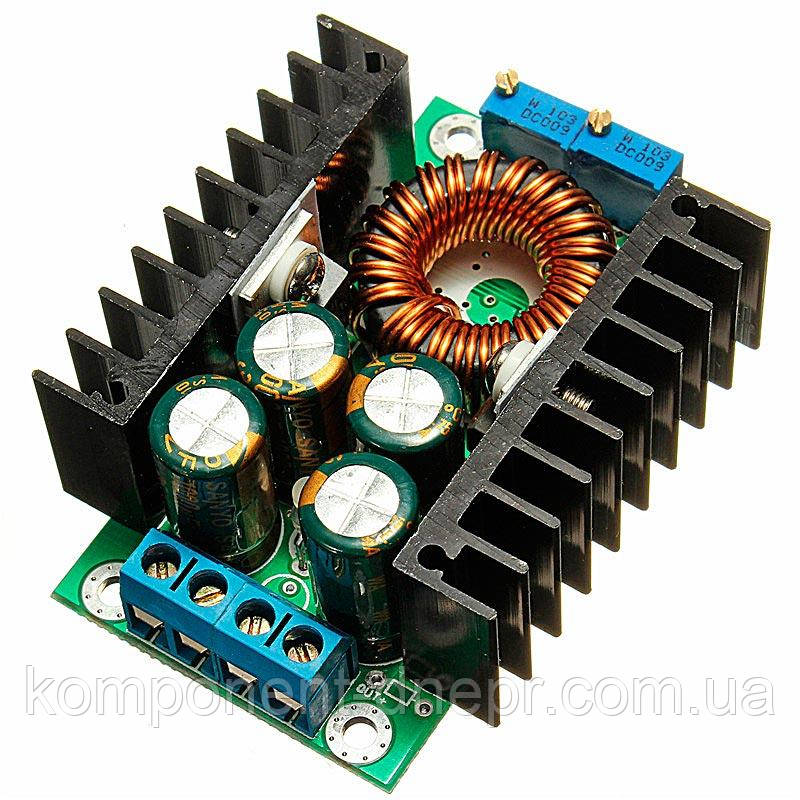

Плата модуля спроєктована на базі мікросхеми XL4016, діодної збірки MBR20100CT, операційного підсилювача LM358 та інших допоміжних компонентів. ШІМ-контролер закріплений на корпусі радіатора. Задля безпеки вони розділені ізоляцією. Завдяки діодному збиранні MBR20100CT на виході плати може бути досить великий струм. Максимальна вихідна сила струму становить 10 А. У разі зниження сили струму на 1/10 від вхідного значення, загоряється світлодіод, який під'єднаний до шин вхідної та вихідної напруги. Потенціометр, який регулює значення напруги, розташований праворуч (V-ADJ), а змінний резистор вихідного струму зліва (I-ADJ). Робоча частота модуля становить 300 кГц.
Модуль має захист від короткого замикання та перегрівання. Також на плату можна встановити вихідний діод напругою 45 або 100 В. Але врахуйте, під час використання діода 100 В буде меньше значення ККД, ніж у разі використання напругою 45 В. ККД перетворювача становить 95%.
На платі є 4 виведення:
| IN+: | вхідна напруга живлення 7-32 В |
| IN-: | «земля» |
| OUT+: | вихідна напруга живлення 0,8-28 В |
| OUT-: | «земля» |
Подається живлення від зовнішнього джерела живлення постійного струму. Діапазон вхідної напруги живлення перетворювача становить від 7 до 30 В. Лінійний стабілізатор плати розрахований на напруги до 30 В, тому діапазон вихідної напруги перетворювача становить від 0,8 до 28 В.
Технічні характеристики модуля:
| Мікросхема | XL4016 |
| Вхідна напруга, В | 7 ... 30 |
| Вихідна напруга, В | 0,8 ... 28 |
| Максимальний струм навантаження, А | 10 |
| Частота перемикання, КГц | 300 |
| Максимальна вихідна потужність, Вт | 300 |
| ККД, % | 95 |
| Робоча температура, °C | -40 ... 125 |
| Розміри модуля, мм | 60 х 52 х 20 |
| Основні атрибути | |
|---|---|
| Матеріал | ABS |
| Стан | Новий |
| Тип | Модуль |
| Тип модуля | Силовий |
- Ціна: 250 ₴
