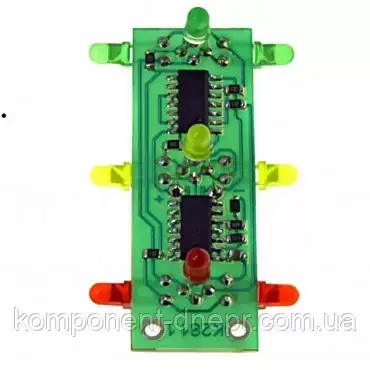

Радіоконструктор RadioKit K281. 1 (світловий ефект "Світлофор")
60 ₴
Мінімальна сума замовлення на сайті — 250 грн
- В наявності
- +380 (66) 397-64-75
Светофор
Цей конструктор дає змогу зібрати дитячу навчальну гру "світлофор", що наочно демонструє роботу реального світлофора. Конструктор буде корисний для тренерів у smd монтажі. Світлофор Схема електрична принципіальна Схема розташування елементів
Напруга живлення, В...................................................................3-6
Споживаний струм, мА............................................................................
Схема світлофора складається з заднього генератора, дешифратора та сигнальних світлодіодів. Генератор побудований на мікросхемі U1. Частота перемикання визначається ланцюжком C1R2R3D13. Як дешифратор застосований D-тригер U2. До виходу дешифратора під'єднані світлодіоди.
увагу
Під час монтажу плати світлодіоди D1, D5, D9 підпалюються з боку друкованих провідників. Остільні світлодіоди з протилежного боку. Причому світлодіоди D2, D7, D11 загинаються вліво; D4, D8, D12 загинаються в право. Під час монтажу керуйтеся фотографіями з нашого сайту.
Основні атрибути | |
---|---|
Стан | Новий |
Тип | Набір для складання |
Тип модуля | Відображення графічної інформації |
Колір | Зелений |
- Ціна: 60 ₴
