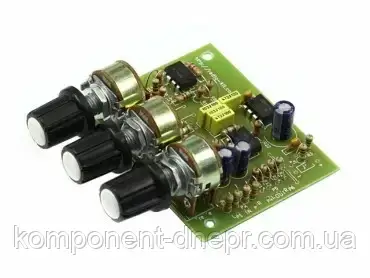

Радіоконструктор RadioKit K262 (Стерео темброблок) для паяння

K-262 Стерео темброблок Темброблок призначений для використання в аудіоапаратурі та дає змогу плавно змінювати частотну характеристику звукового сигналу, посилюючи або послаблюючи в зоні низьких, середніх і високих частот. Для цього його треба під'єднати після міжпідсилювачем і підсилювачем потужності звукового тракту. Регулювання здійснюється трьома здвоєними потенціометрами RV1-RV3 (RV1 для низьких частот, RV2 для високих і RV3 для середніх). Як активні елементи використовуються малошумні операційні підсилювачі з низьким коефіцієнтом нелінійних спотворень. Технічні характеристики: Uпіт 6-20 В; Uвх 0,1-0,2 В; Uвих до 0,5 В; Iпоттр 15 мА Регулювання: НЧ 10-300 Гц; ВЧ 3-20 кГц.

Загальний опис: На елементі U1 зібраний фільтр низьких і високих частот, які регулюються змінними резисторами RV1 і RV2 відповідно. На елементі U3 — фільтр середніх частот, регульований потенціометром RV3. Елемент U2 формує стабілізовану віртуальну землю, що дає змогу використовувати пристрій за однополярного живлення. Примітки: • Правильно зібрана схема в настроюванні не потребує. • Номінал вихідних конденсаторів C9, C17 можуть бути збільшені для поліпшення характеристик у галузі НЧ.
