Генератор функціональний M260 Модуль

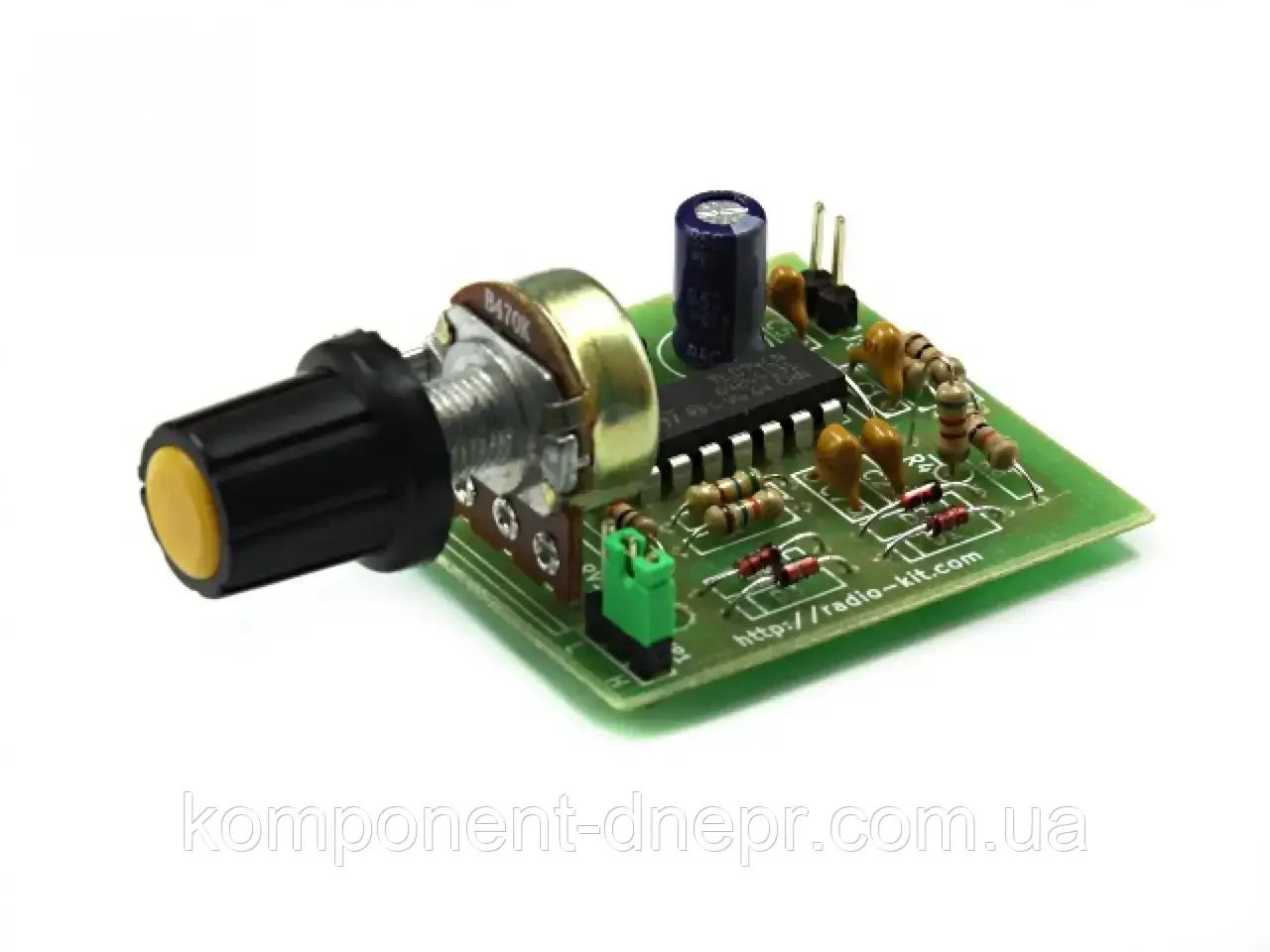

K-260 Функціональний генератор Цей пристрій являє собою простий аналоговий генератор спеціальних сигналів: прямокутного, трикутного та синусоїдального. Буде корисним для тестування радіоапаратури та всіх, хто вивчає радіоелектроніку.

Технічні характеристики:

Uпит ...................................................... 9-18 В;

Тип сигналів: прямокутний, трикутний, синусоїдний;

Діапазон частот............... 10 Гц.. 50 кГц

Загальний опис: Генерація відбувається у двох діапазонах, що перекриваються, перемикання між якими відбувається за допомогою джампера JP1. У крайньому лівому положенні частот становить 10-1000 Гц, у крайньому правому — 200 Гц — 50 кГц. Перебудова частоти здійснюється потенціометром RV1. Генератор зібраний на рахованому операційному підсилювачі U1. Елемент U1A являє собою тригер Шмітта та виробляє прямокутні імпульси (меандр), які надходять на інтенатор U1B і перетворюються на трикутні. Синусоїдний сигнал виходить через логармонування трикутного на діодах D1-D4. Елементи U1C і U1D слугують вихідними буферами. Частота генерації визначається як 1/(4(RV1+R5)*C2*R4/R3). Елемент U2A слугує для створення віртуальної землі за однополярного живлення. Примітки: • Правильно зібраний пристрій готовий до роботи та не вимагає попереднього налаштування, але для визначення частоти генерації треба використовувати частотомір або осцилограф.
