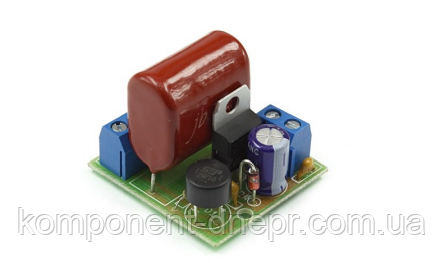

Радіоконструктор RadioKit K257 (Бестрансформаторний Стабілізатор напруги) для пайки
70 ₴
Мінімальна сума замовлення на сайті — 250 грн
- В наявності
- +380 (66) 397-64-75
- +380 (66) 397-64-75
Сфера застосування Цей конструктор дає змогу зібрати недорогий безтрансформаторний стабілізатор напруги з невеликим вихідним струмом, достатнім для живлення малопотужних пристроїв. Технічні характеристики — вхідна напруга, В: 220 — вихідна напруга, В: 5... 12 — максимальний струм навантаження, мА: 40 Робота схеми Конденсатор С1 є баластним опором, на якому гаситься надмірна напруга мережі. Резистор R1 зменшує початковий кидок струму під час увімкнення пристрою, резистор R2 розряджає конденсатор С1 у разі вимкнення. Стабілітрон VD2 з напругою стабілізації 22 В...27В оберігає мікросхему від кидка напруги в момент вмикання джерела живлення. Конденсатор С3 зменшує перешкоди за високою частотою, С4 — згладжує пульсації на виході мікросхеми стабілізатора U1.
| Основні атрибути | |
|---|---|
| Матеріал | ABS |
| Стан | Новий |
| Тип | Набір для складання |
| Тип модуля | Комунікаційний |
| Колір | Синій |
