Радіоконструктор RadioKit K120 (Світлодіодна стрілка (Зелена)) для пайки

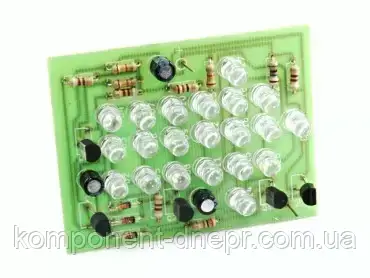

К-120 Світлодіодна стрілка Блискуча стрілка складається з 21 світлодіодів, дасть змогу прикрасити вітрину використовувати як елемент реклами. Пристрій стане гарним навчальним посібником для навчання основ електроніки.

Малюнок 1. Принципова схема Принципова схема миготливої стрілки показана на малюнку 1. Вона зібрана на п'яти транзисторів і 21 світлодіоди. Світлодіоди розташовані у формі стрілки, яка розділена на дві частини: прямокутної частини (12 світлодіодів) і трикутної (9 світлодіодів). Цикл світіння світлодіодів складається з трьох етапів: стрілка не світиться, світиться прямокутна частина стрілки, світиться вся стрілка цілком. На транзисторах Q1, Q3 і Q5 зібраний трьох фазний мультивібратор. Частота перемикання задається конденсаторами С1, С2, С3 та резисторами R2, R6, R10. Транзистори Q2, Q4 є буферними, їх навантаженням слугують світлодіодні ланцюжки, що утворюють відповідно трикутну та прямокутну частини стрілки.

Під час складання конструктора необхідно дотримуватися цоколювання транзисторів і мікросхеми, полярності електролітичних конденсаторів, світлодіодів. Правильно зібрана схема налагодження не вимагає.
