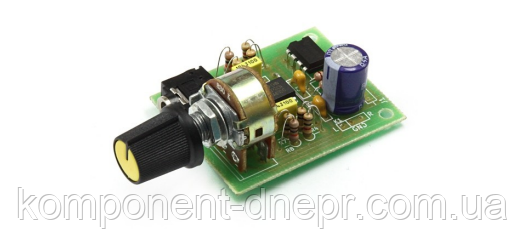

Радіоконструктор RadioKit K275 (підсилювач для навушників) для пайки

85 ₴
Мінімальна сума замовлення на сайті — 250 грн
- В наявності
- +380 (66) 397-64-75
Сфера застосування Пристрій є варіантом виконання портативного підсилювача для навушників C-MOY Pocket Amp [1]. Цей підсилювач необхідний під час використання високоомних навушників із відтвореною апаратурою без вбудованого підсилювача (mp3-плеєри, лінійний вихід звукової карти ПК), але може застосовуватися і зі звичайними головними телефонами. Технічні характеристики
Елемент живлення.................. 6F22;
Мережеве джерело.............................. 9 - 24 В;
Iпотр .............................................. < 10 мА;
Загальний опис: Як активний елемент виступає малошумний операційний підсилювач (ОУ) U2. У схемі встановлений ОУ серії TL072, але його можна замінити на будь-який аналогічний, наприклад, NE5532, OPA2134, OPA2132 та ін. Живиться схема від однієї-двох батарей (або акумуляторів) 6F22 "крона". Завдяки використанню власного харчування можна збільшити час роботи портативної апаратури, що відтворюється. На ОУ U1 зібрана схема створення віртуальної землі для перетворення однополярного живлення на двополярне, необхідне для роботи підсилювальної мікросхеми U2. Можливе живлення схеми від мережевого однополярного джерела під час стаціонарного використання пристрою.
Основні атрибути | |
---|---|
Матеріал | ABS |
Стан | Новий |
Тип | Набір для складання |
Тип модуля | Комунікаційний |
Колір | Зелений |
- Ціна: 85 ₴
