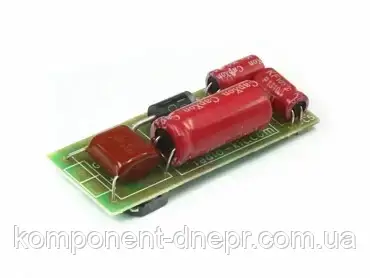

Радіоконструктор RadioKit K218 (POE DC-DC конвертер) для пайки
В наявностіРадіоконструктор RadioKit K218 (POE DC-DC конвертер) для пайки
105 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

K-218 PoE DC-DC конвертер живлення через стандартну виту пару в мережі Ethernet Power over Ethernet (PoE) — технологія, що дає змогу передавати віддаленому пристрою електричну енергію разом із даними через стандартну звиту пару в мережі Ethernet. Ця технологія призначається для IP-телефонії, точок доступу бездротових мереж, IP-камер, мережевих концентраторів, IP-метіостанцій та інших пристроїв, до яких небажано або неможливо проводити окремий електричний кабель. За навантаженням пристрій відповідає PoE-клас 1 — до 3,84 Вт і витримує коротке замикання на виході не тільки під час запуску, але й під час роботи, що позитивно позначається на надійності пристрою загалом. Схема може працювати як на зниження, так і на підвищення напруги. Напруга запуску перетворювача 20 В. Після цього працездатність схеми зберігається у разі зниження вхідної напруги нижче ніж 12 В з пропорційним зниженням вихідної потужності. Ця особливість добре узгоджується з великим падінням напруги на довгих кабелях, що живлять. Технічні характеристики:

Вхідна напруга................ +20 … +60 В;

Вихідна напруга................................. +12 В;

Вихідний струм.................................... до... до 320 мА;

Вихідна потужність.................. до 3,84 Вт

Загальний опис: Схема реалізована на основі інтегральної мікросхеми, яка є ШІМдрайвером. ІМС увімкнена за допрацьованою типовою схемою. Пульсації вхідної напруги згладжуються місткістю C1. Резистор R8 забезпечує живлення ІМС у період запуску перетворювача, а ланцюг із резистору R7 і діода D1 так само живлять ІМС у робочому режимі. Живлення ІМС згладжується місткістю C5. Зворотний зв'язок (Loop Feedback), що складається з роздільника R6R3 і коригувального ланцюжка R4C4, забезпечує стабілізацію вихідної напруги. Сигнал із струмового шунта R10...R13, що проходить через фільтр R5C3, визначає час вимкнення силового ключа Q1 у кожному такті. R2 задає постійне зміщення, у такий спосіб збільшує ККД через зменшення порогової напруги до рівня 0,5 В. Елементи R1, С1 становлять проміжний ланцюжок для внутрішнього генератора імпульсів ІМС із частотою приблизно 100 кГц. Резистор R9 — струмообмежальний. Силові елементи L1, C6, L2, D2, С7 спільно з ключем Q1 і шунтом R10...R13 утворюють несиметричний перетворювач постійної напруги на котушках індуктивності (SEPIC — single-ended primary inductor converter). Налаштувати вихідну напругу в межах від 12 до 25 В можна заміною резистора R6. Вихідний потужність і діапазон вхідної напруги можна збільшити, замінивши силові елементи на більш високовольтні або розраховані на більший струм



Основні атрибути
МатеріалABS
СтанНовий
ТипНабір для складання
Тип модуляКомунікаційний
КолірЗелений
