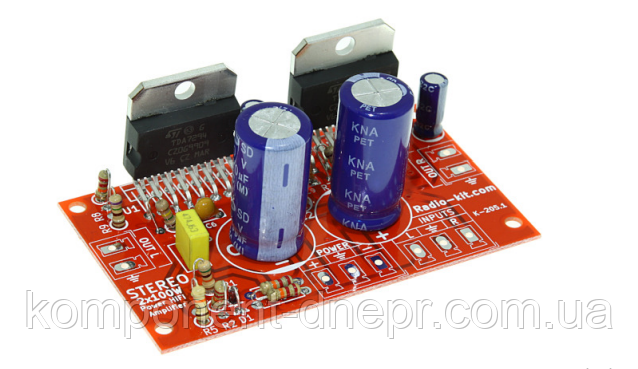

Радіоконструктор RadioKit K205.1 (УНЧ 2х100Вт на TDA7294) під пайку

Hi-Fi, 2x100W, STEREO Підсилювач Потужності Звукової Частоти

Пропонований набір К205.1 дасть змогу радіоаматору зібрати простий і надійний потужний підсилювач НЧ, що має малі габарити, мінімальну кількість зовнішніх пасивних елементів, широкий діапазон живильної напруги та опору навантаження. Підсилювач забезпечує вихідну потужність до 100 Вт на канал, у режимі стерео. Підсилювач не підтримує мостове вмикання.

Збирання й настроювання модуля

Збирання підсилювача проводити згідно з інструкцією, яка йде в комплекті з конструктором.

Посадкові місця на платі та номінали деталей вказані там.

Увага: під час збирання модуля К205.1 дотримуйтеся полярності застарілих електролітів і полярність під'єднуваних живильних напруг.

Після паяння та збирання ще раз перевірте модуль на брак відсутності замикань приспівом і правильність під'єднання до джерела живлення, джерела сигналу та до акустичної системи. Обов'язково встановіть мікросхеми підсилювачів на радіатор (і), загальною, ефективною площею не менш ніж 600 кв. см.

Рекомендуємо встановити мікросхеми підсилювачів або хоча б одну мікросхему, на термопровідну ізолювальну прокладку, це дасть змогу зменшити взаємне проникнення каналів.

Корпуси мікросхем знаходячися під негативним напругою джерела живлення. Тому під час монтування в корпус це потрібно враховувати та вжити заходів під час заземлення корпусу підсилювача.
