Модуль для PowerBANK з LED дисплеєм з трьома портами USB 5V 2.4A

Сукня електроніки для мобільного зарядного пристрою, що містить перетворювачі для двох виходів 5 В з максимальним струмом 2*2,4 А, схему заряджання від Micro/Type-C/Lightning USB 5В, вбудований LED-індикатор для зображення відсотка заряджання.



Особливості:



Плата має функції захисту: від перевищення заряджання за напругою, від перерозрядження за напругою, захист від перевантаження за струмом.

Цей інтелектуальний пристрій у разі досягнення максимальної напруги заряду автоматично припиняє заряджання, має стабілізацію вихідної напруги та обмеження вихідного струму, що робить безпечне заряджання смартфонів, планшетів та інших мобільних пристроїв.



Технічні характеристики:

• Micro/Type-C/Lightning USB-вхід: 5 В 1A
• USB Вихід: 5 В 2.4 A/5 В 2.4 A (Dual USB інтерфейс)
• Тип батарей, що під'єднуються: літій-іонні акумулятори 3,7 В (18650, 1-6 шт. паралельно)
• Розмір плати: 65 мм х 25 мм
• Вага 10.8 грам



Інструкції зі встановлення:

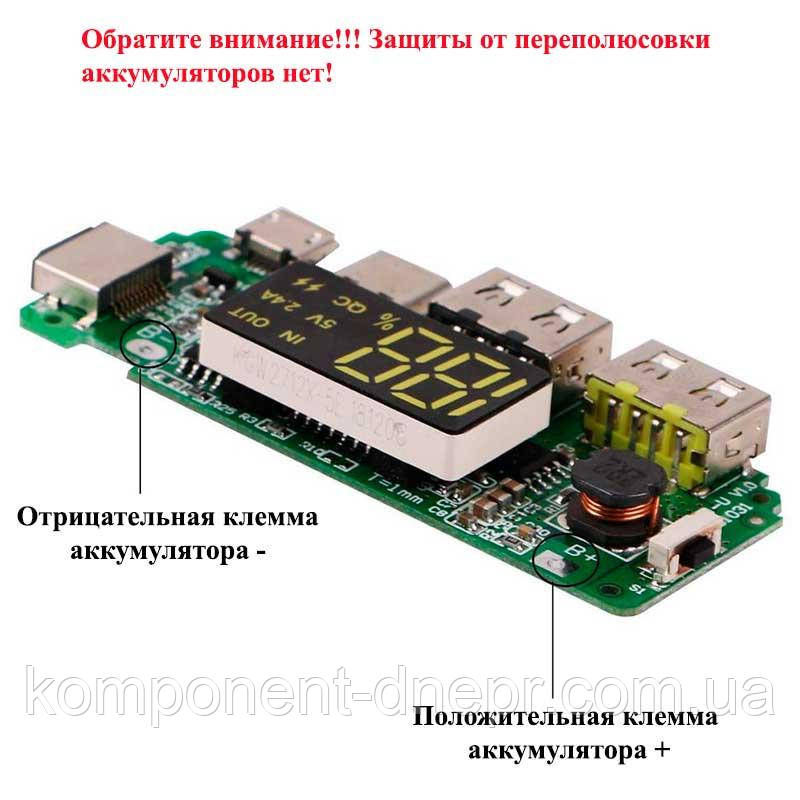

Друкована плата під'єднується до акумуляторів клемами Bat+ і Bat-, для увімкнення використовуйте довге або подвійне натискання на кнопку. Зверніть увагу!!!! Захисту від переполюсування акумуляторів немає!



У разі паралельного під'єднання акумуляторів використовуйте відтестовані акумулятори з однаковими параметрами ємності та напруги!



Під час під'єднання не допускайте торкання елементами батарей — країв друкованої плати, щоб уникнути короткого замикання та виходу плати з ладу.



До комплекту постачання входить одна плата для мобільного блока живлення з функцією зарядного пристрою.



Параметри індикації:



Світлодіодний цифровий індикатор показує поточний заряд акумулятора під час заряджання.

У разі розряджання світлодіодний цифровий екран показує поточне живлення, індикація дисплея зберігається приблизно на 30 секунд (двічі натисніть кнопку, щоб продовжити зображення інформації на дисплеї).

Схема забезпечить точну індикацію заряду батареї після повного заряджання та розряджання.



Захист від перезарядження

Виявлення напруги перезаряду: 4,20 ±0,05 В

Вихідна напруга відновлення заряду: 4,10 ±0,05 В



Захист від перевантаження

Виявлення напруги перерозряджання: 3,0 ±0,10 В

Вихідна напруга відновлення розряду: 3,10 ±0,10 В



Захист від короткого замикання

Час затримки виявлення короткого замикання: <50μS

Умови відновлення роботи: Вимкнення навантаження
