Підвищувальний DC-DC-перетворювач XL6009

Підвищувальний перетворювач XL6009 призначений для зміни значення вихідної напруги. Цей модуль можна використовувати як невеликий блок живлення, зарядний пристрій, живлення електронних пристроїв тощо. Якщо підвищувальний перетворювач напруги постійного струму використовувати в автомобілі, необхідно замінити встановлений підстроєний резистор на потужніший.

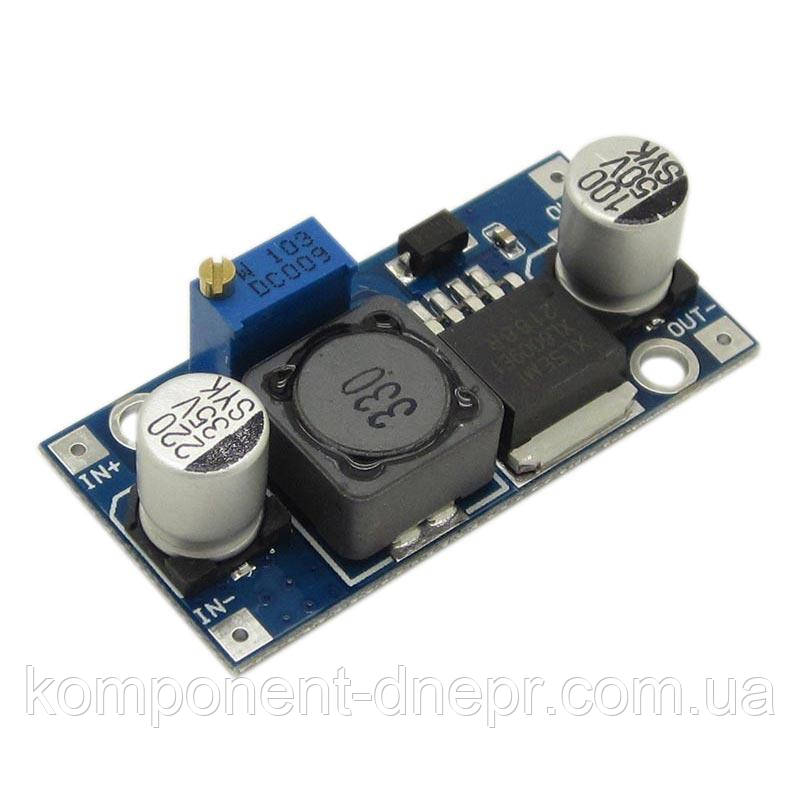

Плата перетворювача спроєктована на базі мікросхеми XL6009, підстрочкового резистора та інших допоміжних компонентів. ШІМ-регулятор напруги XL6009 має 5 виводів і виготовлений у корпусі «TO263-5L». Також мікросхема має захист від перегрівання й обмеження робочого струму, але захистом від переполюсування не має. Максимальне значення струму навантаження становить 4 А. Частота перетворення конвертера становить 400 кГц. ККД (коефіцієнт корисної дії) перетворювача становить до 92%. Регулювання вихідної напруги постійного струму конвертера відбувається за допомогою підстрочного резистору опором 50 кОм. Під час роботи з силою струму близькою до максимального значення 4 А необхідно встановити додаткове охолодження (радіатор).

Перед під'єднанням пристрою до виходу модуля необхідно під'єднати зовнішнє джерело живлення до вхідних клем за допомогою паяння та налаштувати вихідну напругу модуля. На платі модуля є 4 контакти:


Під час під'єднання зовнішнього джерела живлення необхідно пам'ятати, що значення вхідної напруги має бути нижче від вихідної напруги.

Мікросхема XL6009 має низку переваг, порівнюючи з LM2577: вбудований польовий транзистор (LM2577 має біполярний транзистор, на лад вище частота перетворення, наявність частотної компенсації, максимальний струм навантаження тощо.

Подається живлення від блока живлення або іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 3 до 32 В, а вихідної напруги від 5 до 35 В.

Технічні характеристики перетворювача:
