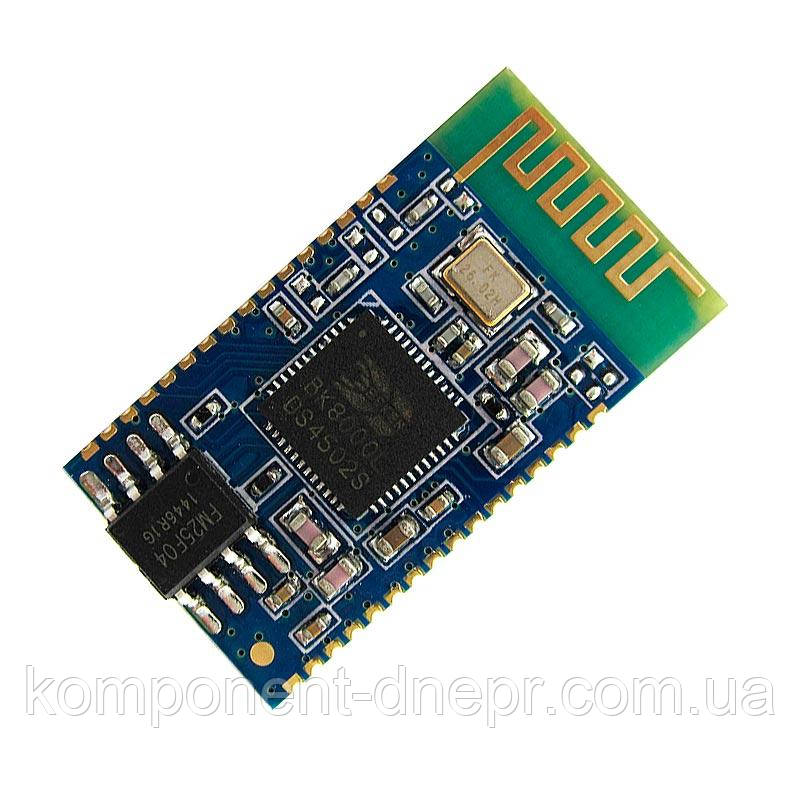

Модуль BK8000L Bluetooth 2.1 + EDR

130 ₴

Мінімальна сума замовлення на сайті — 250 грн

  • В наявності
+380 (68) 558-60-13
  • +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Модуль BK8000L Bluetooth 2.1 + EDR
В наявностіМодуль BK8000L Bluetooth 2.1 + EDR
130 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Модуль BK8000L являє собою Bluetooth-передавач, який призначений для передавання звукових сигналів на відстані. Цей модуль часто використовують для проєктування бездротових акустичних систем або інших бездротових систем.

Плата модуля спроєктована на базі мікросхеми BK8000L. Мікросхема BK8000L має 48 виводів і виготовлена в корпусі «QFN 48-Pin». Призначення виводів плати модуля:


GND: «земля»
ANT: зовнішня антена
TMS: сигнал керування (інтерфейс JTAG)
TCK: тактова частота (інтерфейс JTAG)
TD0: послідовні дані (інтерфейс JTAG)
TDI: сигнал даних на вхід (інтерфейс JTAG)
RSTN: перезапуск системи
MBISTEN: перевірка біту пам'яті
TX: виведення даних (інтерфейс UART)
RX: введення даних (інтерфейс UART)
GPIO 2: кнопка «приймати»
GPIO 3, GPIO 4: керування світлодіодами
GPIO 5: «MUTE»
GPIO 11, INR, INL: AUX
MICN: загальний провід мікрофона
MICP: живлення мікрофона
VMIC: виведення сигналу
AUDIO_LN, AUDIO_RN: «земля»
AUDIO_LP: лівий канал звуку
AUDIO_RP: правий канал звуку
VBUS: контролер живлення
VBAT: вхідна напруга
3,0V_OUT: вихідна напруга
VADC: АЦП


Модуль може працювати як у режимі приймача, так і в режимі окремого модуля. Якщо під'єднати BK8000L як приймач, він під'єднується до платформи Arduino або інших мікроконтролерних пристроїв. Під час використання такого режиму живлення на модуль можна подавати від контролера. Після всіх під'єднань необхідно записати програмне забезпечення в пам'ять мікроконтролера та створити зв'язок приймача з персональним комп'ютером у формі COM порту через інтерфейс Bluetooth. Сигнал модуля можна поліпшити, під'єднавши зовнішню антену до виведення ANT.

Під час використання Bluetooth-модуля як окремий аудіопристрій необхідно під'єднати живлення від зовнішнього джерела живлення напругою 3,3 В і пристрій для відтворення звуку. За потреби поліпшити якість звуку треба під'єднати до модуля підсилювач.

Модуль підтримує протоколи: HFPV1.5, A2DPV1.2, AVRCPV1.4, HSP1.2, GAVDP1.2, IOP. Також модуль підтримує технологію EDR, яка дає змогу збільшити швидкість передавання даних через інтерфейс Bluetooth.

Подається живлення на приймач BK8000L від зовнішніх джерел живлення. Діапазон напруги живлення модуля становить від 3,2 до 4,2 В (рекомендоване 3,3 В). Для зміни вхідної напруги можна використовувати перетворювач DC-DC.




Технічні характеристики модуля:



Мікросхема BK8000L
Bluetooth V2.1 + EDR
Напруга живлення, В 3,2 ... 4,2
Максимальний робочий струм, мА 45
Дальність передавання, м не менш ніж 10
Діапазон частот, ГГц 2,4  ...  2,480
Температурний діапазон, °C -40 ... +85
Розміри модуля, мм 25 х 13,5
Основні атрибути
Країна виробникКитай
МатеріалABS
СтанНовий
ТипМодуль
Тип модуляКомунікаційний
КолірСиній
