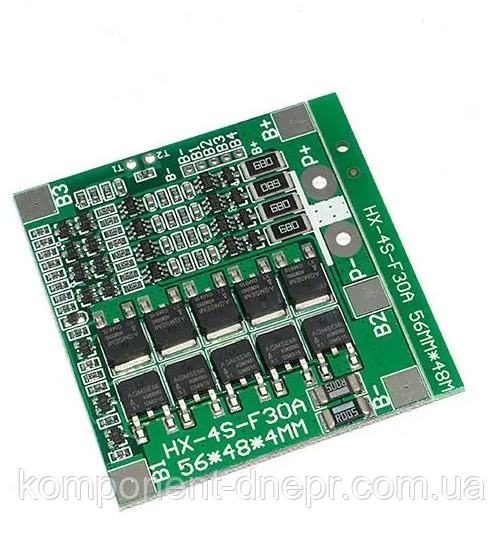

BMS 4S контролер для 4 Li-Ion батарей 14,8/16,8 В 30 A з балансиром

MS (Battery Management System) — система керування батареєю, яка призначена для контролю стану акумуляторів, керування процесом заряджання/розряджання батареї тощо.

До цього модуля можна під'єднати одночасно чотири акумулятори 18650/ Особливостями цього контролера заряду є: захист від КЗ (короткого замикання) і захист від перерозряджання (перезаряджання). Також особливістю модуля є вимкнення подавання живлення для акумуляторів у разі досягнення максимальної ємності хоч однієї батарейки. Максимальний робочий струм цього BMS контролера становить 30 А, а струм спокою досягає до 30 мкА. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4,25 — 4,35 В, а розряду у разі зниження напруги до 2,3 — 3,0 В.

Цей модуль контролер заряду-розряду акумуляторів має 7 виводів:


B+:	позитивний полюс акумулятора
B-:	негативний полюс акумулятора
B1:	середня точка збирання 1 і 2 акумуляторів
B2:	середня точка збирання 2 і 3 акумуляторів
B3:	середня точка збирання 3 і 4 акумуляторів
P-:	негативна клема заряду/розряджання
P+	Позитивна клема заряду/розряджання

У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не вимкне захист автоматично.

Діапазон напруги живлення модуля становить від 14,8 до 16,8 В.
