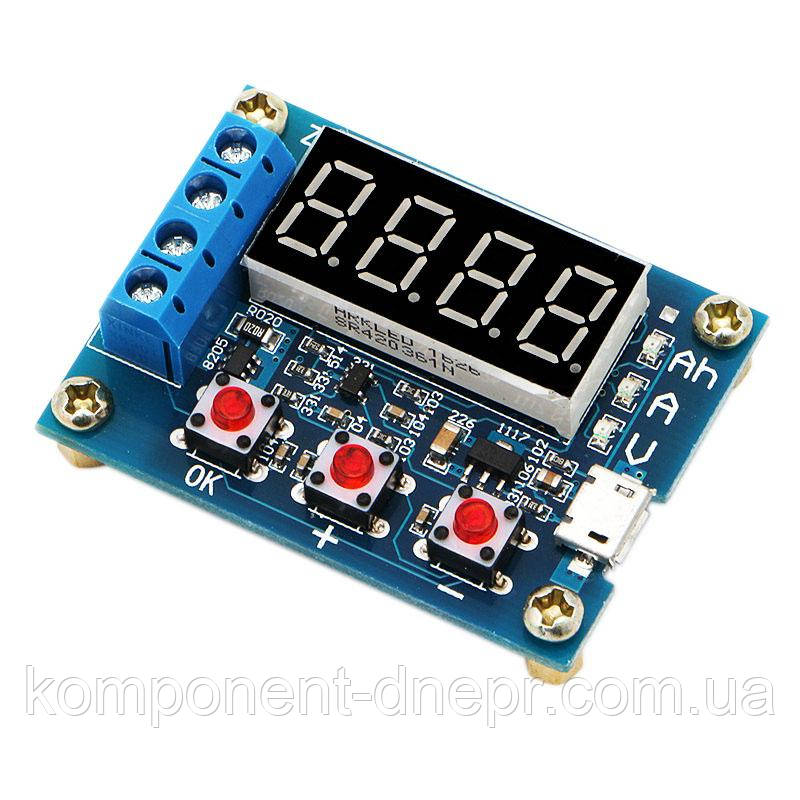

Модуль тестер ємності акумуляторів (ZB2L3)

195 ₴

Мінімальна сума замовлення на сайті — 200 грн

  • В наявності
+380 (68) 558-60-13
  • +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Модуль тестер ємності акумуляторів (ZB2L3)
В наявностіМодуль тестер ємності акумуляторів (ZB2L3)
195 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Спосіб застосування:



Перед тестуванням повністю зарядіть батарею.



Під'єднайте батарею до вхідних клем, дотримуючись полярності. Пристрій може бути пошкоджений від зворотної полярності. Під'єднайте навантаження до клем і приєднайте живлення до мікро USB можна використовувати зарядний пристрій від телефона. Тестер буде показувати напругу акумуляторної батареї. Для того, щоб почати тест, натисніть кнопку "ОК" напругу завершення розряду визначається автоматично. Щоб зменшити або збільшити напругу вимкнення натискаємо клавіші "+" або "-" встановлюючи потрібну напругу. У разі одноразового натискання клавіші "+" або "-" під час тестування розряд батареї тимчасово зупиняється, можливо змінити напругу вимкнення. Після натискання кнопки «ОК» тест триває.



Під час тіста дисплей почергово показує ємність — Аh, струм — А, напруга — V. Після закінчення тесту дисплей блимає і відбиває місткість Ah.



Помилки



Егг1 — напруга батареї вища за 15V

Егг2 — напруга батареї нижче напруги закінчення розряджання.

ЕггЗ — батарея не здатна витримати струм розряду навантаження (або внутрішній опір батареї занадто великий або опір роз'єму, кабелю занадто великий)

Егг4 — струм занадто великий (понад 3.1 А)



Калібрування



Під'єднуємо резистор 5 Ом;

Одночасно натиснувши всі три кнопки, під'єднуємо живлення до USB;

Після входу в режим калібрування дисплей показує 0u0А;

Перший крок калібрування: швидко з'єднуємо позитивну та відразливу клеми входу та натискаємо кнопку "ОК".

Другий крок: дисплей показує J10u — подаємо 10.00 вольтів на позитивну та відразливу клеми та натискаємо кнопку "ОК".

Третий шаг: дисплей показує J2.0A — у розрив живлення під'єднуємо Амперметр, під'єднуємо резистор 5 Ом, подаємо 10.00 вольтів на позитивну та від'ємну клеми та зберігайте показання Амперметра, якщо потрібно, регулюємо напругу, встановлюючи струм 2 ампери та натискаємо кнопку "ОК".

Якщо калібрування пройшло правильно та прилад вважає дані калібрування надійними, зобразяться 4 цифри калібрування, інакше спроба калібрування буде ігнорована та закінчена.

У разі невдалого калібрування початкові параметри можуть не збережеться, і знадобиться проводити калібрування повторно.

Напруга живлення: DC 4.5-6V (мікро USB)

Споживаний струм: менш ніж 70 мА

Вхідна напруга: 1.00-15.00V

Напруга відсічення: 0.5-11V (точність 0.1V)

Максимальний струм: 3.000A

Максимальна похибка напруги: 1%

Максимальна похибка струму: 2%

Вимірювана ємність батареї: до 9999Ah

Основні
Країна виробникКитай
ІндикаціяСвітлова
Напруга5 В
Підсвітка екрануНі
СтанНовий
ТипТестер
