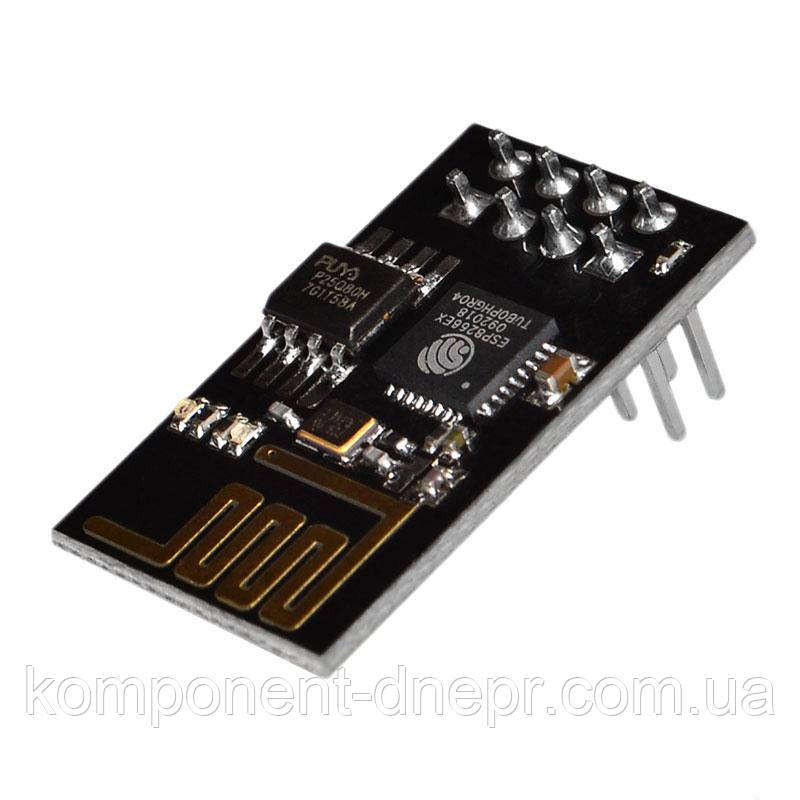

Модуль WI-FI ESP8266 / ESP-01 з послідовним інтерфейсом

Додаток ESP-01 Найпоширеніша версія WIFI модулів серії ESP. Модуль ESP-01 призначено для керування різними датчиками на відстані. Основні відмінності, пов’язані з оплатою серії ESP є: кількість портів вводу/ виводу, об'єм FLASH пам'яті і вигляд коннекторів. Цей модуль можна використовувати у системі « розумний дім» (вмикання і вимикання розумної розетки, керування IP-камерою і бездротовими сенсорами і т.д).

Додаток WIFI ESP-01 розроблено на базі мікросхеми ESP8266EX, чіпа FLASH-пам'ять об'ємом 1 МБ, мініатюрної антени та інших допоміжних компонентів. За допомогою мікросхеми ESP8266EX Об’ єднується інтерфейсом WIFI, яка забезпечує проектам на платформі Arduino доступ до мережі Інтернет і можливість керувати датчиками на відстані. Мікросхема ESP8266EX має вбудований протокол TCP/IP і процесор AT-командувача. АТ-команди — це набір інструкцій, за яких модуль виконує певні дії.

Модуль з’ єднується з мікроконтролерними пристроями за допомогою шини інтерфейсу UART. На платі WIFI Існує 8 виводів:


VCC:	Харчування стресом від 2,5 до 3,6 В
GND:	«земля»
TXD:	передача даних (UART)
RXD:	прийом даних (UART)
CH_PD:	Переводить модуль у режим енергозбереження
GPIO0:	надає вам змогу працювати з комп’ ютером у режимі програмування.
GPIO2:	Порт вводу і виводу
RST:	апаратне скинення

Якщо потрібно додаток ESP-01 можна змонтувати до персонального комп' ютера за допомогою перетворювача USB - UART CH340.

Подається живлення від зовнішніх джерел харчування, плати Arduino або інших мікроконтролерних пристроїв. Напруженість на вашому комп’ ютері — 3,3 В. Про харчування сигналізує світлодіод PWR, який підключений до шин, а світлодіод D0 сигналізує про передачі даних через шину UART.

---

Технічні характеристики модуля:



Мікросхема	ESP8266EX
Напруження харчування, В	2,5 ... 3,6
Максимальний споживання струму, мА	215
Вбудований сктек	TCP/IP
Метод керування	AT- Команда
Максимальна відстань, м	100
Робоча температура, °C	-40 ... +125
Розміри модуля, мм	24,5 х 14
