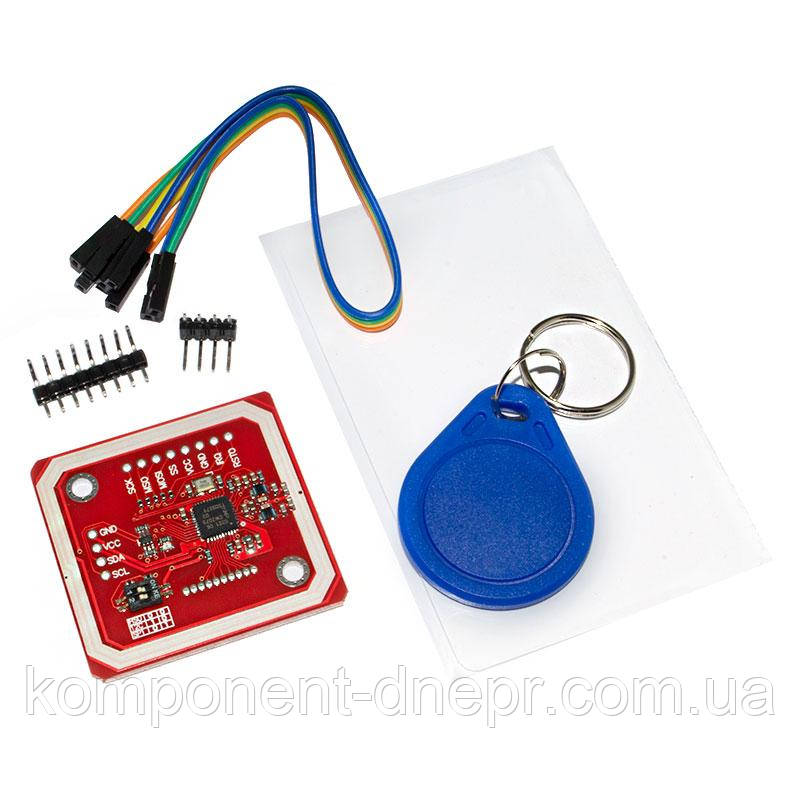

Модуль читання безконтактних карт PN532 NFC RFID V3

RFID-модуль PN532 NFC — модуль для безконтактного зв'язку, що працює на частоті 13,56 МГц.

Характеристики:



• Мікросхема: PN532
• Логіка: КМОН, 3.3В
• Напруга живлення: 3.3-5В
• Максимальний споживаний струм: 150 мА
• Споживаний струм у режимі очікування: 100 мА
• Споживаний струм у режимі зчитування: 120 мА
• Споживаний струм у режимі записування: 120 мА
• Дальність зчитування: 5 - 7 см
• Антена: вбудована, на платі
• Розміри: 42.7 х 40.4 мм
• Підтримка інтерфейсів: I2C / SPI / HSU (High Speed UART — 115200 kbps)

Підтримувані режими роботи:

RFID (читання/записування)

P2P-з'єднання

NFC для роботи зі смартфонами на платформі Android

Підтримка чипів:

ISO 14443 Type A - NXP Mifare 1k, 4k, Ultralight, Desfire

ISO 14443 Type B

ISO/IEC 14443-4-сумісні чипи

FeliCa

Jewel

TopaZ

---

Модуль підтримує роботу за кількома інтерфейсами. для того, щоб під'єднати модуль шиною I2C, змініть положення перемикача згідно з таблицею біля нього.

Під'єднання через I2C:

SDA — до виведення A4

SCL — до виведення A5

VCC - 5V

GND — GND

IRQ — до цифрового виведення 2

RSTO — до цифрового виведення 3

---

Під'єднання через SPI:

SS - 10

MOSI - 11

MISO - 12

SCK - 13

VCC - 5V

GND — GND
